三相諧波濾波器機櫃HFI系列

變頻器專用大功率諧波濾波器機櫃HFI系列
首頁›產品中心›電能品質濾波器›變頻器專用無源諧波濾波器›三相諧波濾波器機櫃HFI系列›單相無源諧波濾波器，THDi＜15%，16A

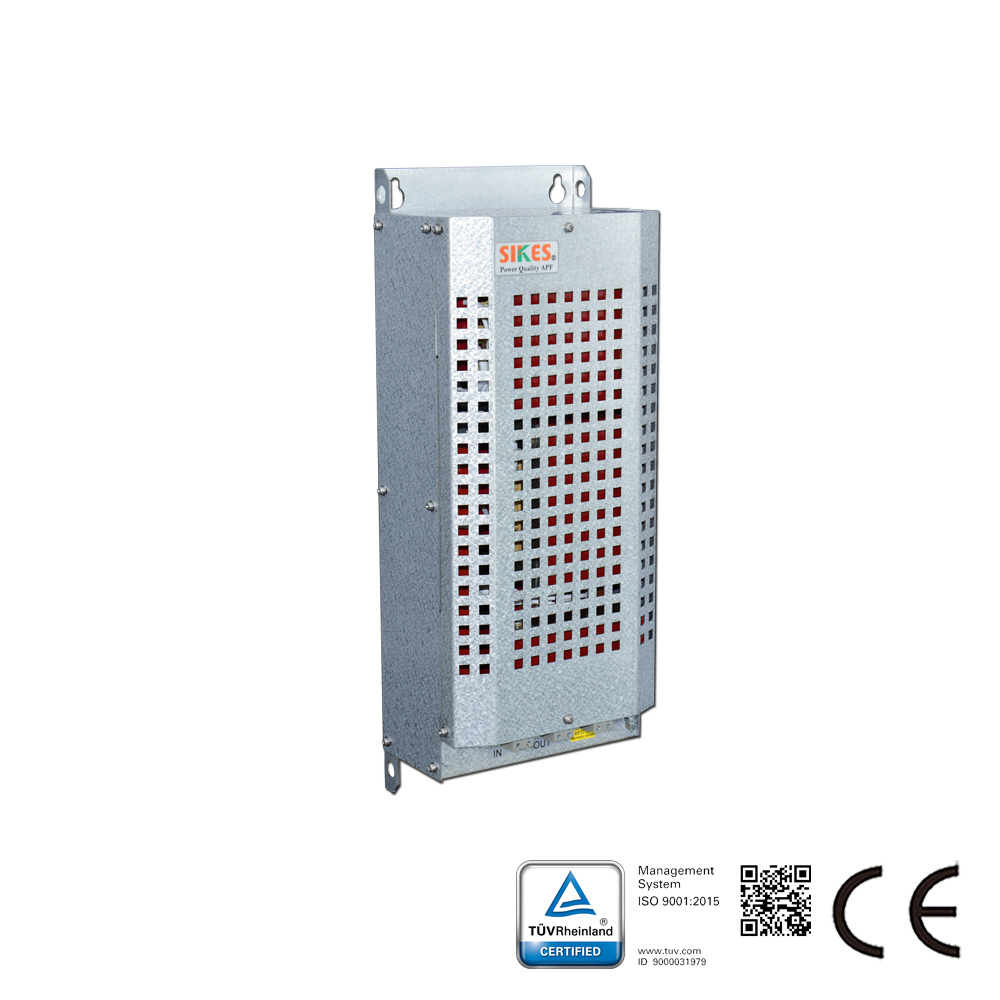

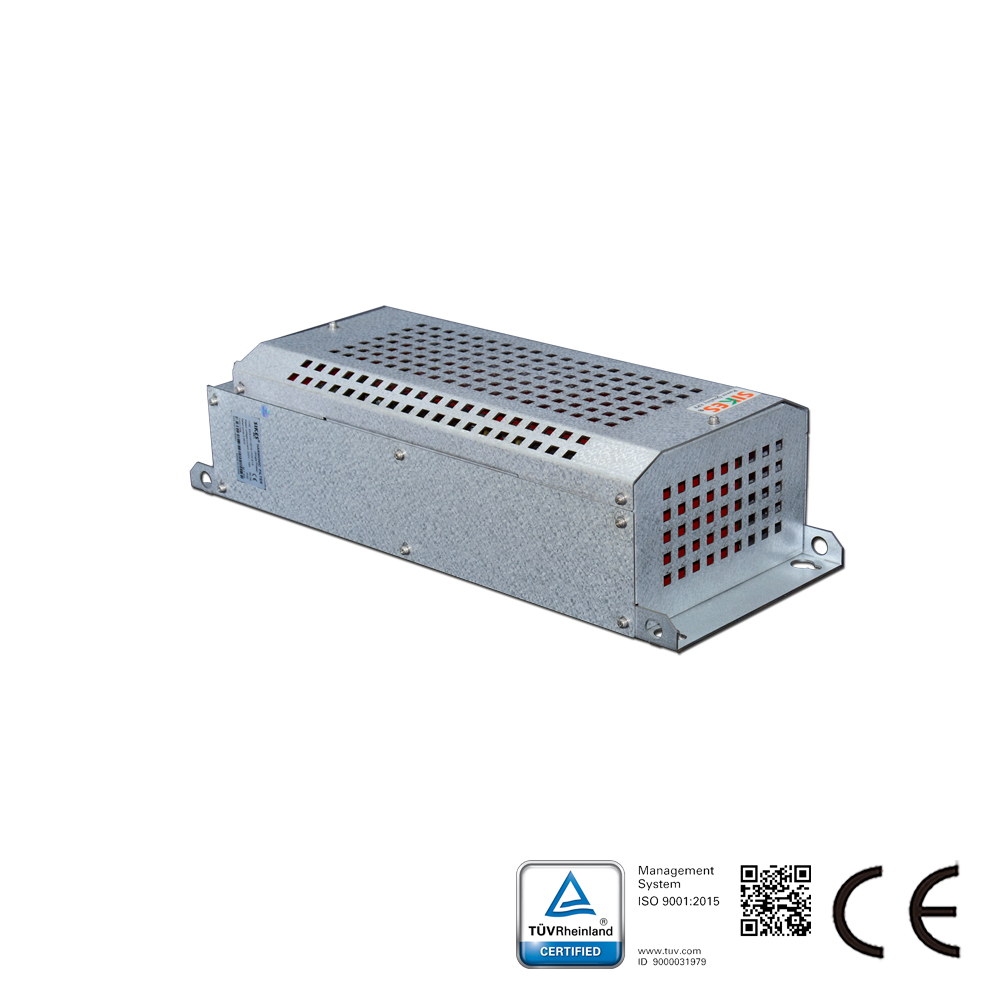

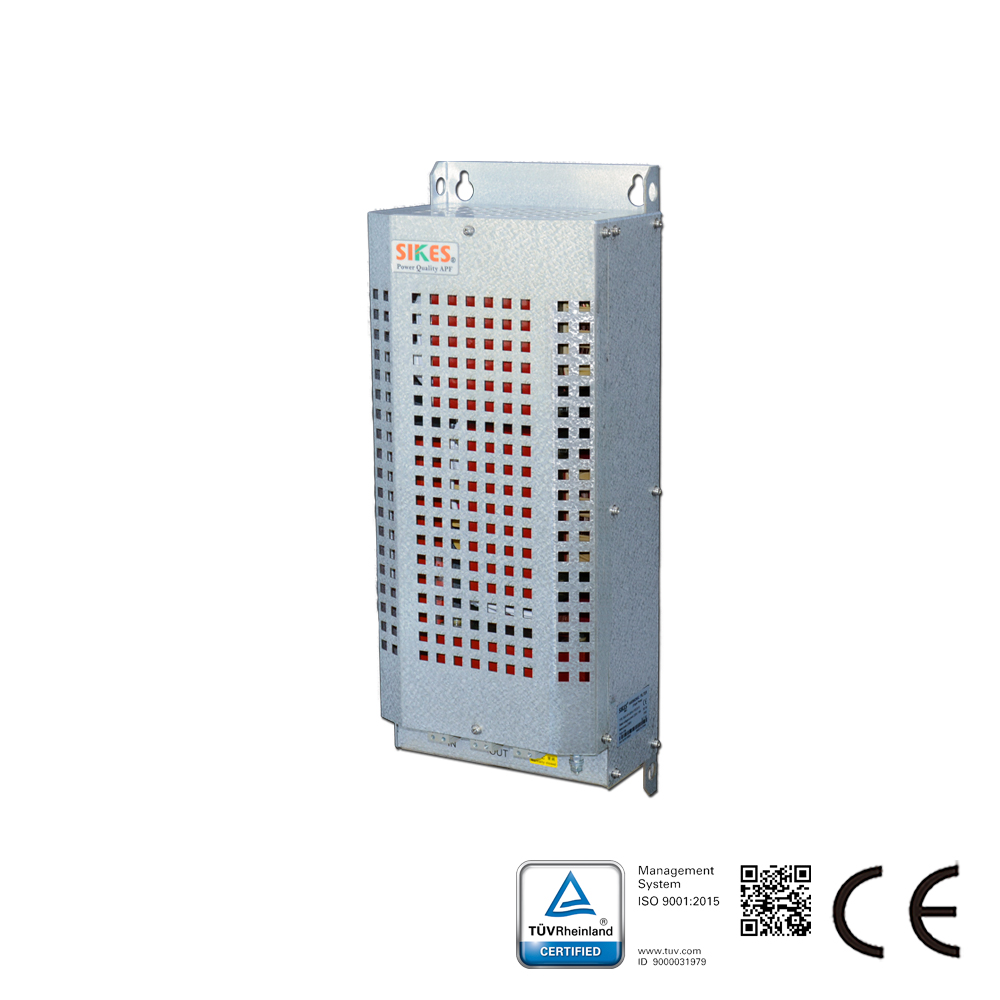

單相無源諧波濾波器，THDi＜15%，16A

型號：SKS-HFI-0016-1P2C5/15
單相諧波濾波器：西凱士的HFI單相諧波濾波器，是針對沒有三相供電的應用場合設計的。它能有效降低諧波電流，尤其是三次諧波，可將總諧波畸變率降至15%，減少對周邊設備及上級電網的影響；能解決資訊設備集中場所中性線電流過大的問題；同時也能降低設備溫度、提升能源效率、減少系統停機時間、延長設備使用壽命。
產品或解決方案諮詢 線上對話
分享：

規格和參數

IP 防護等級 IP00
額定電流範圍 (A) 16
額定電壓範圍 (V) 220
工作頻率 50 Hz
單相/三相 單相
THDi <15%

產品詳情

單相諧波濾波器：西凱士的HFI單相諧波濾波器，是針對沒有三相供電的應用場合設計的。它能有效降低諧波電流，尤其是三次諧波，可將總諧波畸變率降至15%，減少對周邊設備及上級電網的影響；能解決資訊設備集中場所中性線電流過大的問題；同時也能降低設備溫度、提升能源效率、減少系統停機時間、延長設備使用壽命。

功能和特點

西凱士單相無源諧波濾波器特點：
額定電壓：220VAC，單相
頻率：50Hz
過載能力：每隔10分鐘，120%額定功率，持續1分鐘
諧波濾波效果：滿載條件下，濾波器輸入端的總諧波電流畸變率THDi<15%（背景電壓THDv<2%，不平衡性<1%） 環境溫度：滿載條件下，-25°C ~ +50°C 儲存溫度：-40 ~ +50°C 工作海拔高度：海拔0 ~ 2000米 空載電流：小於額定電流的40% 線 - 外殼耐電壓：2500VDC，10秒，無擊穿，無飛弧 西凱士單相無源諧波濾波器的作用： 有效減少諧波失真 延長電氣設備的使用壽命 減少系統停機時間 易於安裝和維護 提高能源效率

應用範圍

單相無源諧波濾波器的應用：
單相諧波濾波器適用於解決工業和商業應用中的諧波，如商業辦公樓宇、學校、民用住宅等大量裝有計算機及開關電源（SMPS）的地方；適用於由單相變頻器驅動的設備，如潛水泵、灌溉、風扇、鼓風機和其他電機、驅動器。
