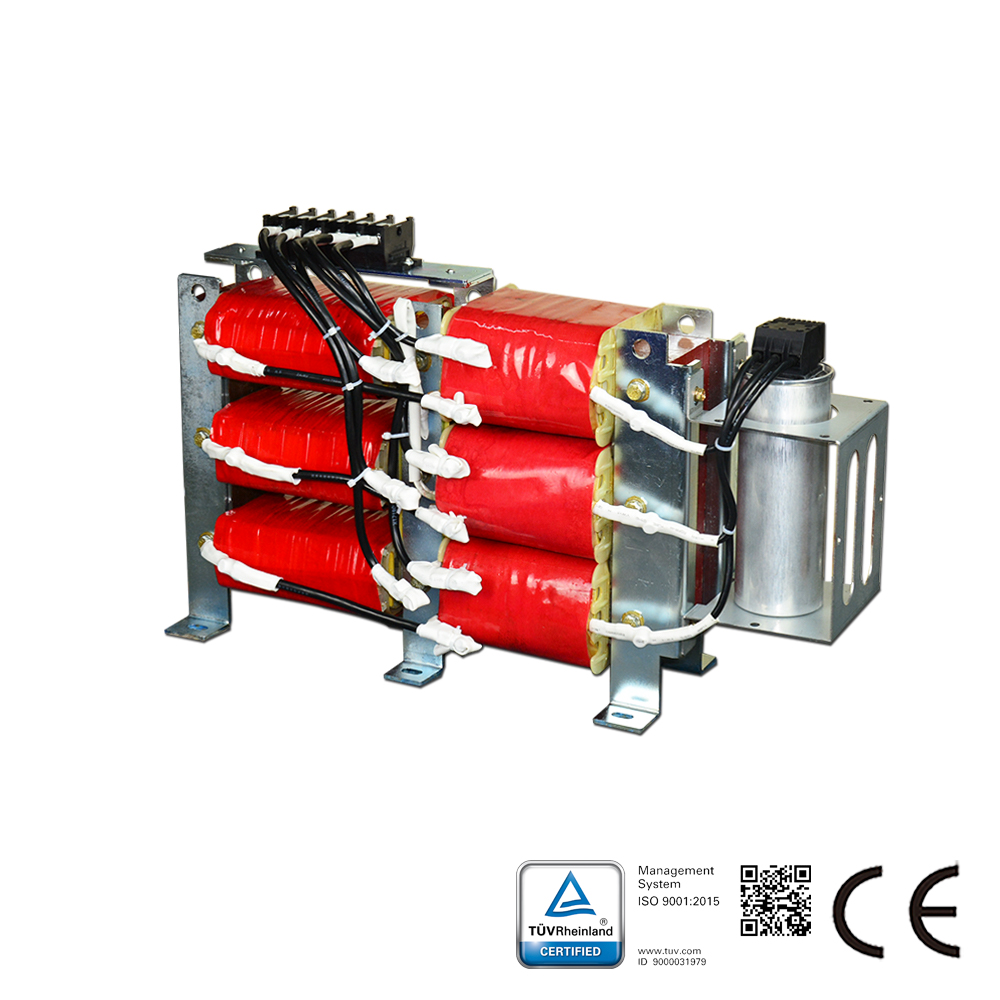

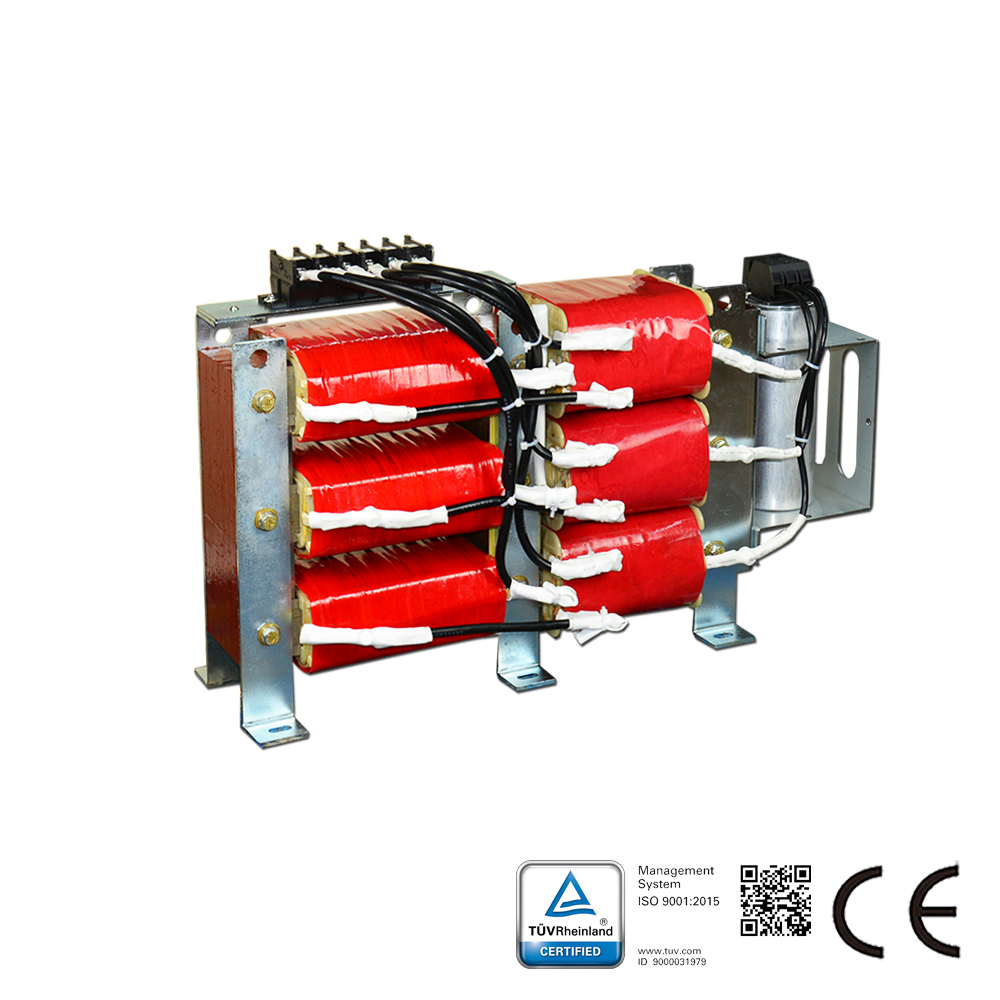

無源諧波濾波器特點：
電壓等級：三相三線額定電壓380-500V，允許偏差±10%
諧波治理：THDi<8%，諧波次數2n-1=1～40
頻 率：50±5(Hz)；功率因數：COSФ>0.9
濾波效果：符合IEC61000，GB/T14549-93
運行溫度：-10～+50（℃）；儲存溫度：-40～+65（℃）；環境濕度：0～98(%）不凝露；海拔高度：<2000M
結 構：標準結構，落地安裝，或客戶訂製（可選）
超載能力：超載120%額定值正常工作30分鐘
安裝方式：單獨安裝、配套安裝、或客戶訂製（可選），諧波濾波器周圍留出100mm的散熱空間
用於工業強干擾濾波場合，特別適合變頻器。
無源諧波濾波器的作用：
1、寬頻譜諧波濾波器治理由變頻調速器(VSD)及其他三相整流電路產生的主要諧波；
2、減少了注入系統的諧波損耗，從而節約了電能，效率>99%；
3、保證在諧波濾波器的輸入端電流和電壓畸變率符合IEEE 519標準的要求；
4、在諧波濾波器的輸入端電流總需求畸變率(TDD)不超過IEEE 519標準中表10.3規定的限值；
5、由於具有非常低的容性無功功率，甚至在空載時也能很好地與柴油發電機組配合使用；
6、低容性無功功率也無須使用電容投切接觸器（需要時也可加）；
7、在正常的負載範圍內，功率因數保持在超前0.95～滯後0.98之間（40～100%負載）；
8、不會與電力系統的其他元件產生共振，不會吸收線路側的諧波；
9、能抑制整流換向電壓波形缺口、開合電容器組或其他快速變化負載產生的過電壓；
10、消除諧波後改善了整個系統的功率因數；
11、在只有變頻調速器負載的場合，適合向多台變頻調速器同時供電；
12、減少了變頻調速器(VSD)產生的無線電傳導干擾；
13、有適合交流傳動、直流傳動或其他可控整流裝置的各種規格的Line reactor濾波器可供選擇。
