脈波整流變壓器透過多相整流可以減少整流機組直流側的脈動係數和交流側的諧波含量。因為在整流機組內產生人為的移相之後,干擾則主要存在於23次、25次及以上的諧波,而不是來自5次、7次諧波。這樣的設計會極大改善二次側諧波對電網側造成的影響。在整流變壓器電網側繞組進行對應相的位移是一種常見的設計。一般單台整流變壓器為12脈波,多採用低壓繞組軸向分裂結構。為了實現24脈波整流,通常需要兩台12脈波整流變壓器同時使用,這樣也會導致增加成本,浪費空間等技術問題。

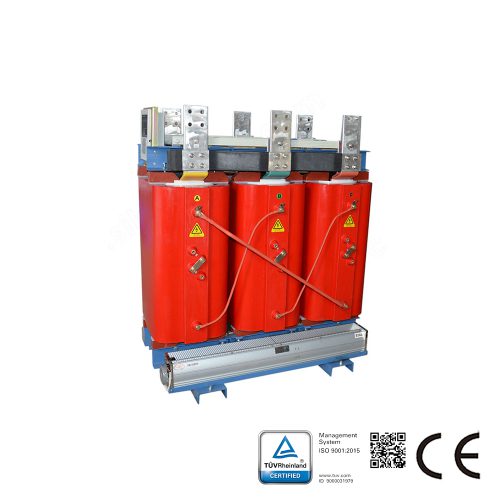

我公司研發製造的24脈波整流變壓器,它由兩組1...
