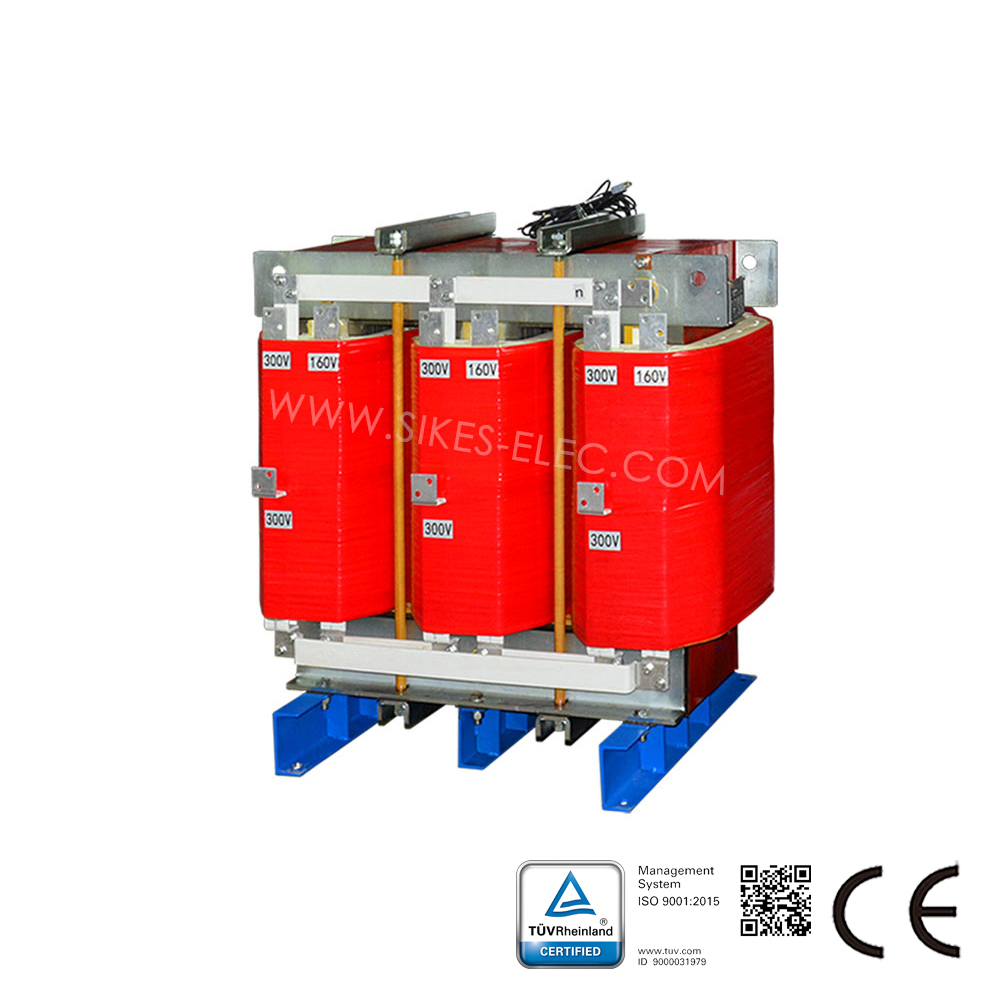

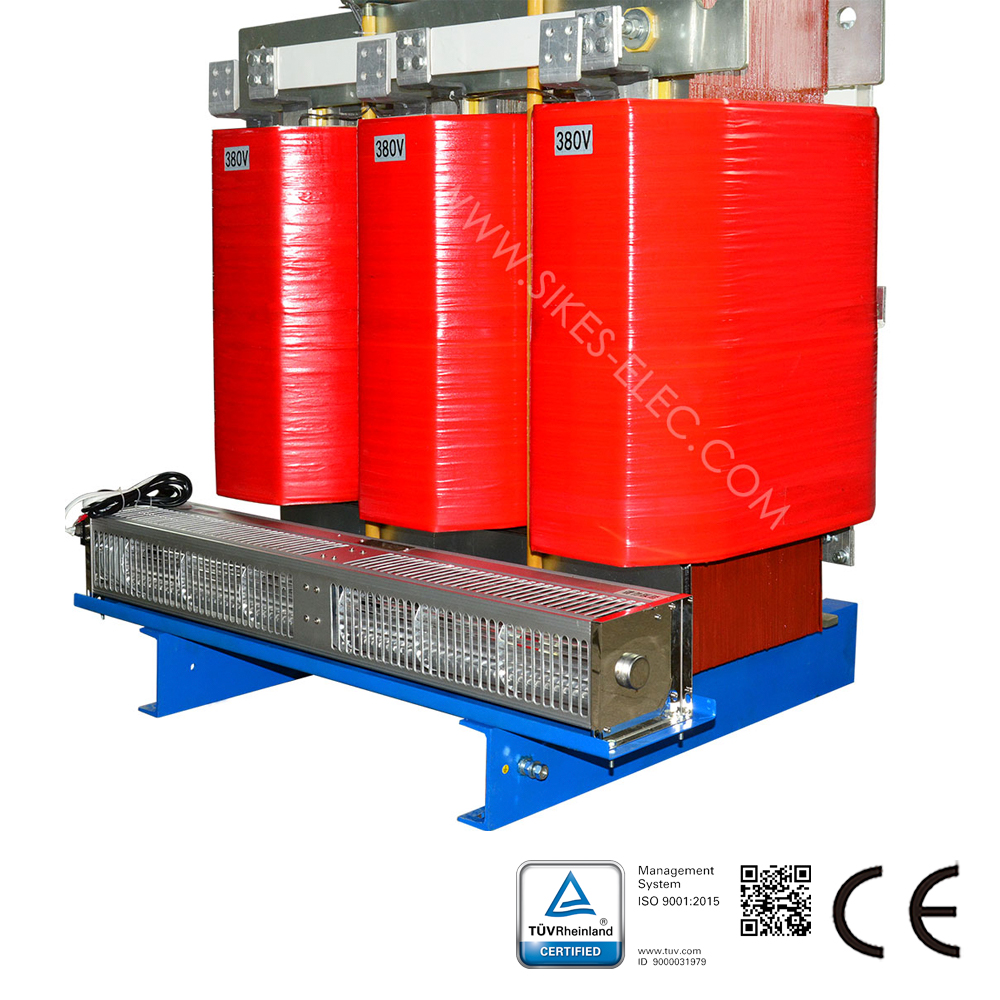

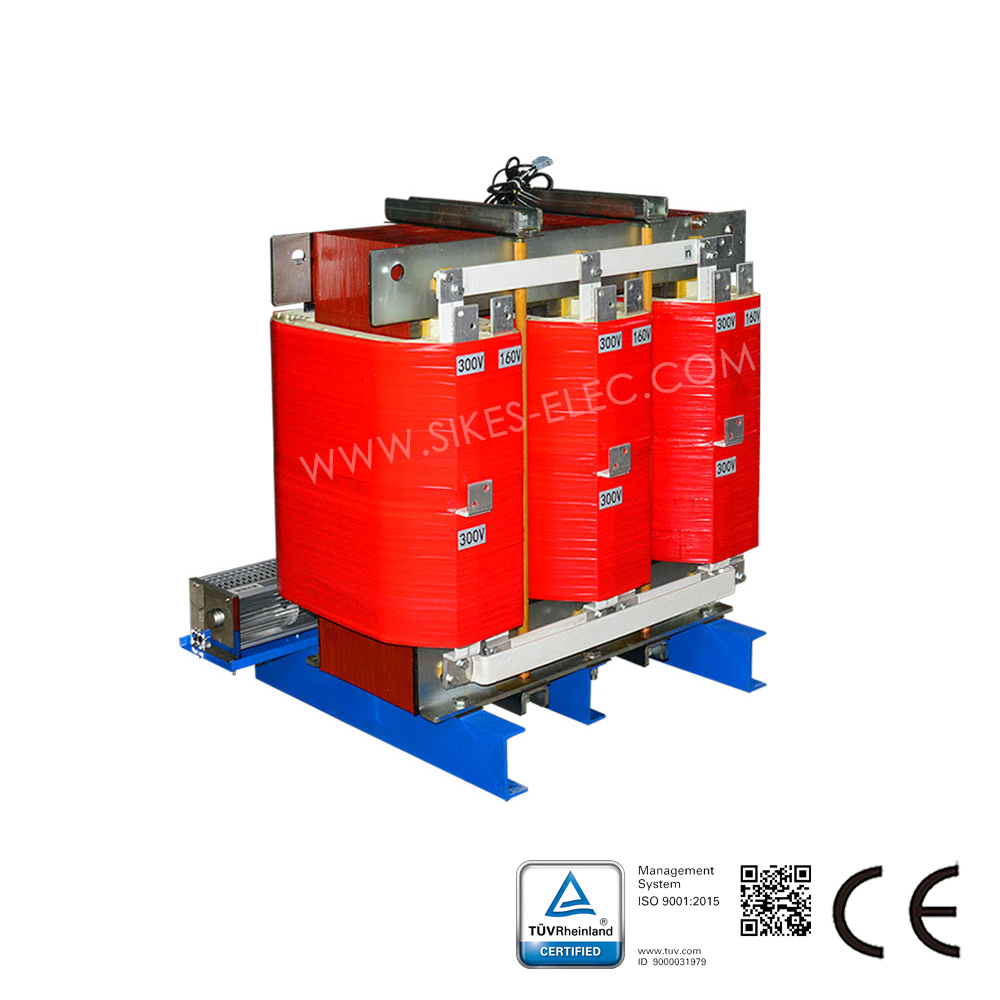

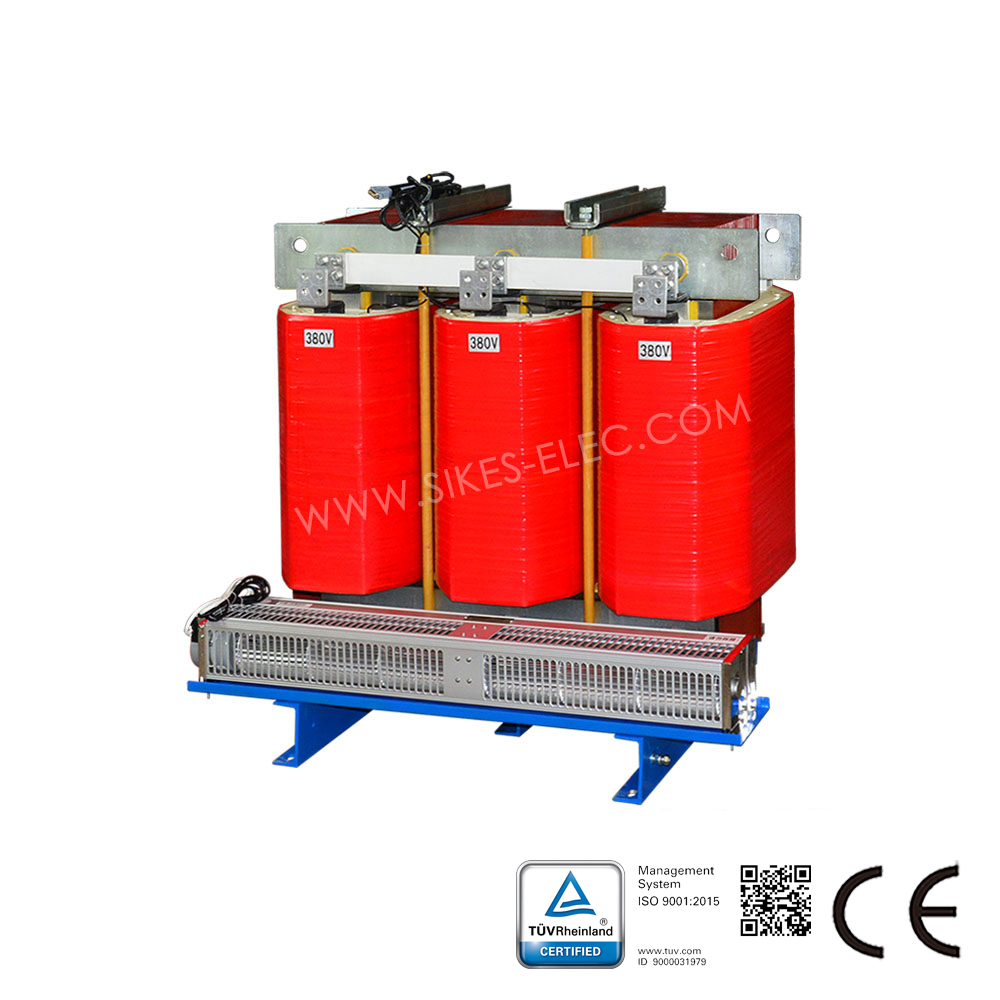

12脈波整流變壓器 500KVA

型號：SKS-ZSG-500kva/0.38

三相12脈波整流變壓器的用途：三相十二脈波整流變壓器為電池組充放電、充電樁、電動汽車電機、傳動系統、動力總成測試系統提供直流電源，整流變壓器用作整流網絡前的主變壓器。三相12脈波整流變壓器的檢測標準： 1.額定工作電壓：AC400V； 2.抗電強度：鐵芯-繞組3000VAC/50HZ/5Ma，10S無飛弧擊穿； 3.絕緣電阻：鐵芯-繞組1000VDCΩ，絕緣阻值≥100MΩ； 4.變壓器噪音：小於75dB（水平距離1米處測得）； 5.產品嚴格按照IEC國際標準和相關GB國家標準執行。

產品或解決方案諮詢

線上對話

瀏覽次數：146

容量 (KVA)	500
絕緣等級	F/H
工作頻率	50Hz
單相/三相	三相
初級電壓(V)	380
次級電壓(V)	300/3000/160
執行標準	GB6450-86

產品詳情

三相12脈波整流變壓器的用途：

三相十二脈波整流變壓器為電池組充放電、充電樁、電動汽車電機、傳動系統、動力總成測試系統提供直流電源，整流變壓器用作整流網絡前的主變壓器。

三相12脈波整流變壓器的檢測標準：

1.額定工作電壓：AC400V；
2.抗電強度：鐵芯-繞組3000VAC/50HZ/5Ma，10S無飛弧擊穿；
3.絕緣電阻：鐵芯-繞組1000VDCΩ，絕緣阻值≥100MΩ；
4.變壓器噪音：小於75dB（水平距離1米處測得）；
5.產品嚴格按照IEC國際標準和相關GB國家標準執行。

功能和特點

三相12脈波整流變壓器的結構特徵：
該變壓器的鐵芯選用優質晶粒取向冷軋矽鋼片，鐵芯柱和鐵軛為多級階梯迭積的矩形截面，在上、下鐵軛的兩側利用槽鋼作為夾件，通過夾軛螺桿以達到夾緊鐵芯的目的。線圈是由鋁箔或銅箔繞製，按容量、電壓和電流的不同，初級線圈分圓筒式繞組或螺旋式繞組，次級線圈分餅式繞組或連續式繞組，初、次級線圈的出線頭引至固定的接線板或接線銅排。絕緣等級分為B級、F級和H級。產品分開啟式和防護式，防護式需加罩殼。

三相12脈波整流變壓器的使用條件：
1、海拔高度不超過1000米，周圍介質溫度不高於40℃、不低於-30℃。超過以上條件時，應按國家標準GB6450-86作相應的定額調整。
2、空氣相對濕度不大於85%（溫度為20℃±5℃時）。
3、周圍沒有導電塵埃和足以破壞金屬及絕緣的腐蝕氣體或蒸氣。
4、周圍沒有劇烈震動和顛簸，且垂直傾斜度不超過5度。
5、周圍不能有易燃易爆物品。
