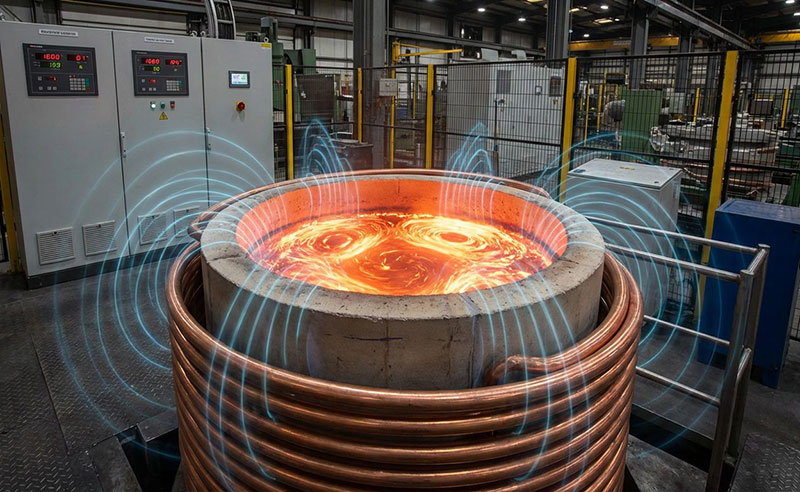

中頻爐作為工業領域數量最大、污染最嚴重的諧波源之一，其治理需求早已是行業共識，但從實際落地情況來看，諧波污染問題遠未得到根本解決。
一方面，諧波治理技術路線看似成熟，無源濾波、有源濾波、多脈整流等方案在工程上均有應用；但另一方面，多數企業在實際治理過程中，仍普遍面臨方案與工況不匹配、檢測環節缺失、運維成本高企等現實困境，導致「治理不徹底」甚至「越治越亂」的情況屢見不鮮。
結構簡單，成本較低，兼具無功補償功能。
只能濾除固定次數諧波，可能與系統發生諧振引發設備事故，濾波效果易受系統阻抗影響。
負載穩定、諧波次數固定（如老式6脈整流）、對成本敏感的中小容量場景。
動態追蹤補償所有次諧波（2-50次），響應快速，不受系統阻抗影響。
成本較高，單機容量有限，維護相對複雜。
負載穩定、諧波次數固定（如老式6脈整流）、對成本敏感的中小容量場景。
選型簡便(只需電壓功率參數)，免調試免維護(3年內)，不吸收上游諧波，有效濾除非特徵諧波。
本質上屬無源技術，對大範圍波動負載的適應性可能不如APF。
標準6脈/12脈整流的中頻爐，希望安裝簡便、後期維護量小的場合，效果可達THDi < 10%。
主動式治理，從根源降低諧波產生，效果顯著。
設備投資高，變壓器體積大，改造複雜。
大容量新建中頻爐專案，可結合高壓側濾波補償，實現綜合效益。

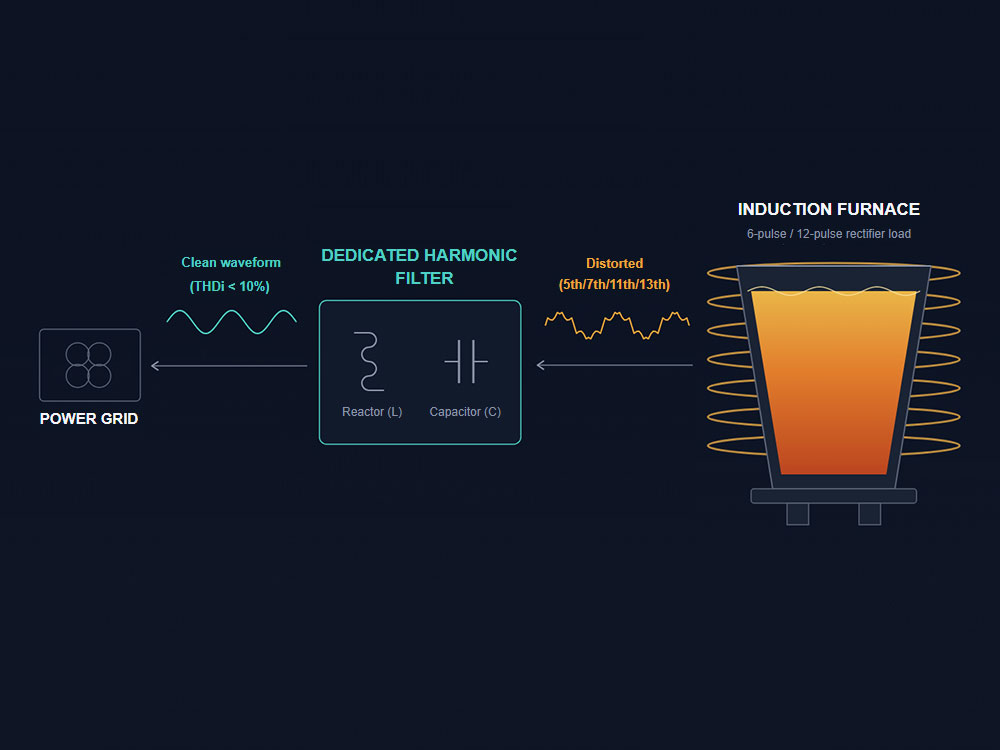

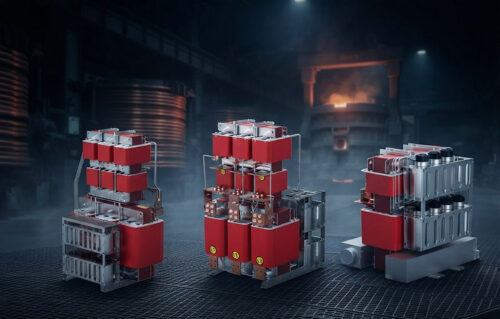

中頻爐專用濾波器是一種針對中頻感應爐電源系統設計的電能品質治理設備，主要用於抑制中頻爐運行過程中由整流、逆變等非線性負載產生的諧波電流，降低電網諧波污染，改善功率因數，減少電能損耗和設備發熱。
該濾波器通常採用電抗器、電容器等無源濾波元件組成，透過特定頻率的諧振特性吸收和衰減目標諧波，使供電系統保持穩定運行，提高中頻爐設備的運行效率和電網相容性，廣泛應用於冶金、鑄造、熱處理等採用中頻感應加熱設備的工業場合。
治理方案設計前，需完成以下基礎工作：
1.1. 採用專業電能品質分析設備，對電網進行連續監測
1.2. 準確獲取諧波頻譜分佈（諧波次數及含量佔比）、無功功率波動曲線等關鍵參數
以上實測數據是方案設計的核心依據，不應以經驗估算或同類項目類比替代。
不同諧波特性對應不同的技術路線：
2.1. 若諧波以5、7、11、13次等固定特徵諧波為主，且負載相對穩定，無源濾波器在經濟性上具有明顯優勢，可優先選擇
2.2. 若諧波成分複雜多變，或存在電壓閃變抑制需求，宜採用APF或SVG+FC混合方案，以獲得更好的動態響應能力
2.3 對於新建大容量項目，可優先考慮12/24脈整流技術，從源頭降低諧波產生量
不同技術路線在工程實施中各有側重：
3.1. 無源濾波器設計需精確核算電抗率（如5%、7%等）及電容器額定電壓，並預留合理裕量，以規避與系統發生諧振的風險
3.2. 有源設備選型應考慮關鍵部件的冗餘配置，重點關注核心器件（如IGBT模組）的品牌可靠性與散熱設計
此案例展示了中頻爐專用濾波器在治理特徵諧波、抑制無功衝擊方面的實際應用效果。
某鑄造企業配置有一台6脈整流、容量5噸的中頻爐，運行過程中產生了顯著的5、7、11、13次諧波，並伴隨劇烈的無功衝擊（短時峰值達2000kvar），引致電網電壓閃變，對供電系統安全穩定運行構成一定影響。
針對上述問題，該企業採用了中頻爐專用濾波器方案進行治理。
設備投運後，主要運行指標改善情況如下：
1. 諧波治理：高壓側5、7、11、13次諧波電流均降至國家標準限值以內。
2. 功率因數：由投運前的0.89提升並穩定在0.95以上。
3. 電壓閃變：電網電壓最大波動被有效抑制在200V以內，設備運行安全性得到保障。
此案例表明，中頻爐專用濾波器在治理特徵諧波、抑制無功衝擊方面具有較好的工程適應性，尤其適用於諧波特徵相對固定、負載波動幅度可控的應用場景。
中頻爐作為工業配電系統中數量最大、污染最嚴重的諧波源之一，其產生的5、7、11、13次等特徵諧波及劇烈無功衝擊，長期威脅著電網設備安全、計量精度與供電穩定性。
在實際治理過程中，行業普遍面臨檢測環節缺失、方案與工況錯配、無源濾波諧振風險、成本與效果難以兼顧等一系列現實痛點，導致許多企業的諧波治理長期停留在「事後補救、治標不治本」的層面。
針對這些行業共性問題，我司推出了中頻爐專用濾波器，專為6脈/12脈整流特性設計，選型簡便、免調試免維護，可有效濾除非特徵諧波、抑制無功衝擊，供中頻爐用戶在治理諧波時參考選用。
