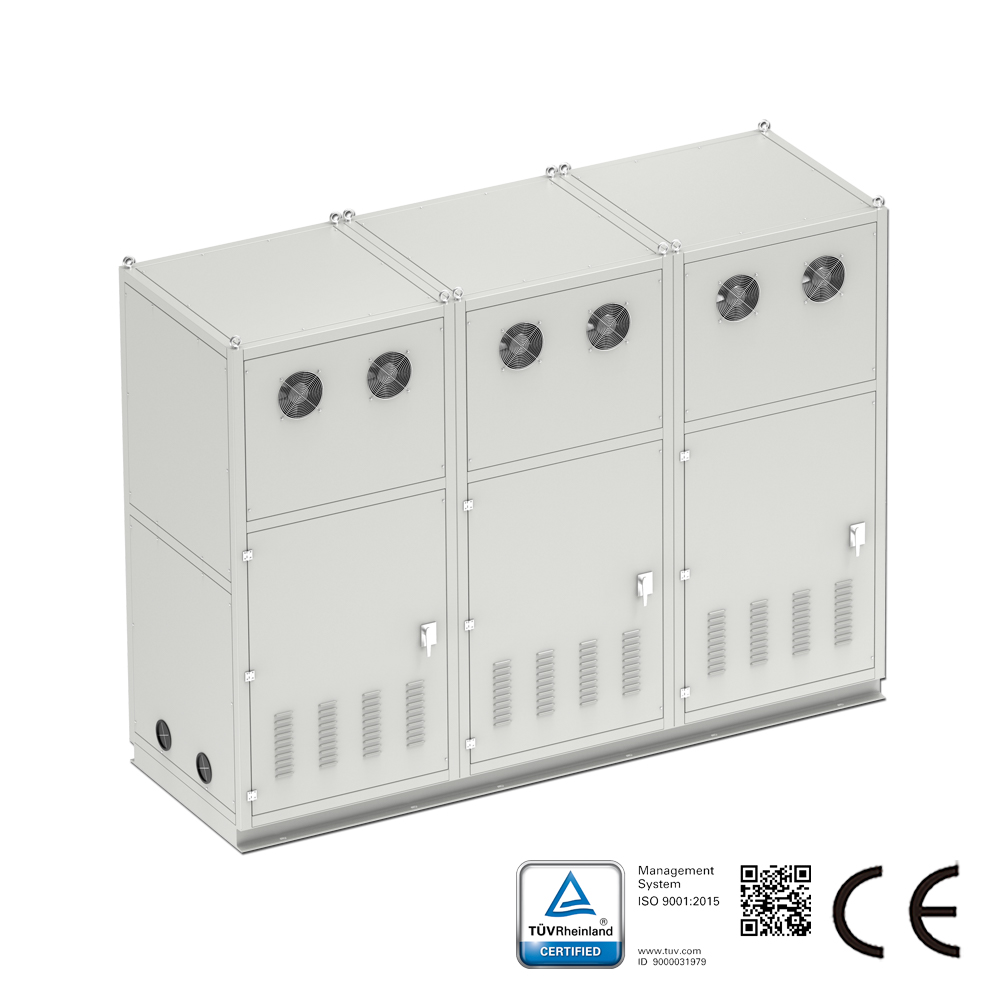

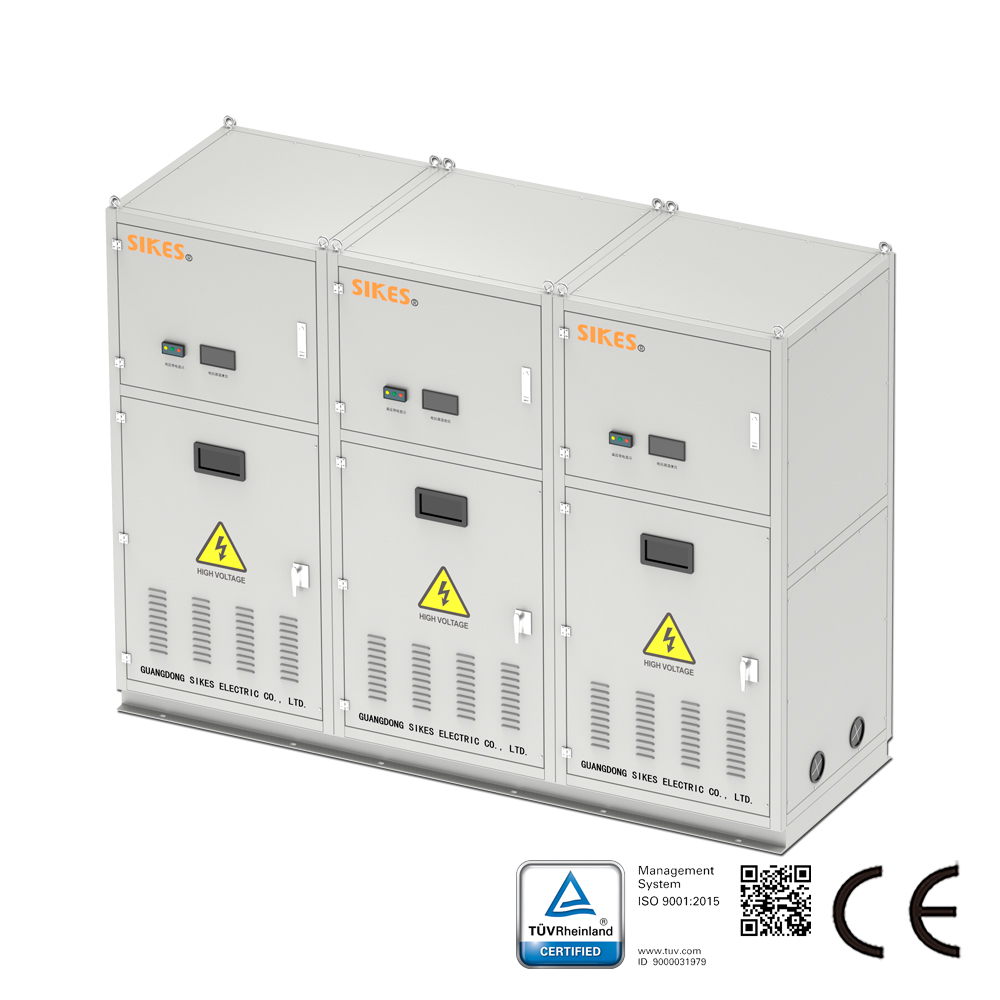

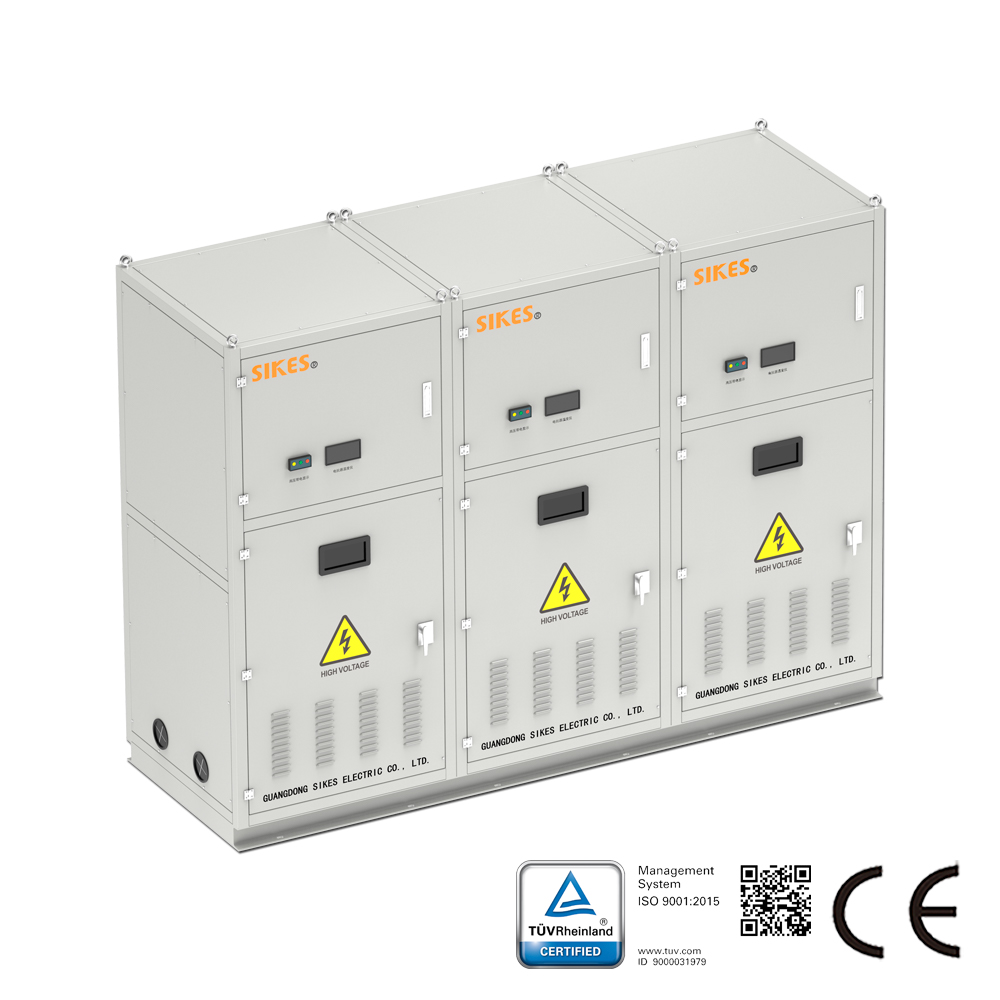

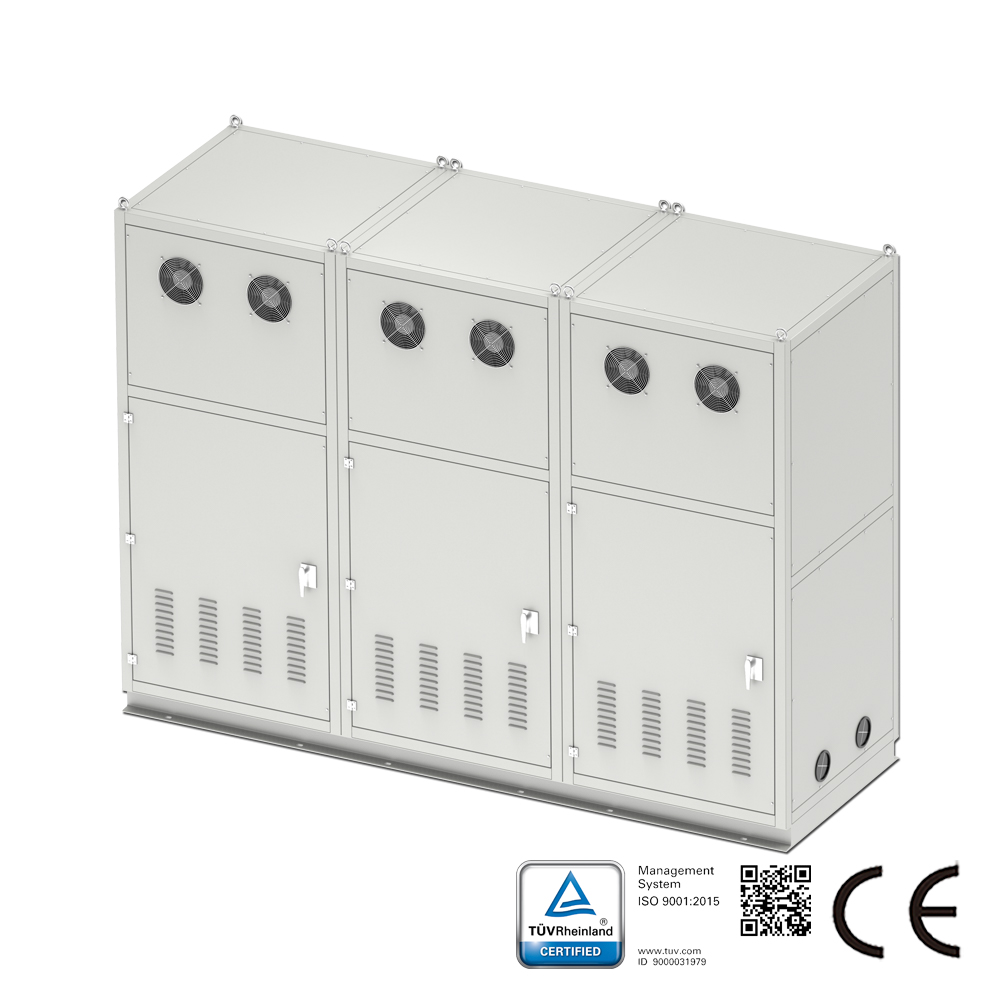

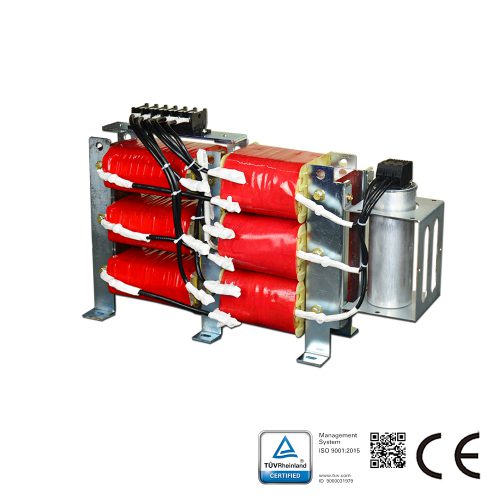

Passive Harmonic Filter , THDi＜5%, Rated Current 14A, Rated Voltage 11.5KV

型號：SKS-HFI-0014-14C5/05-A0

被動式諧波濾波器簡述：被動式諧波濾波器利用電磁感應及電抗器原理，選用高效能的濾波電容器及高線性度的濾波裝置，組合形成濾波補償系統，在吸收系統中主要諧波分量的同時，補償無功功率。將動態無功補償與濾波功能整合為一體，可快速跟隨負載變化，具備抑制電流波動、吸收電網諧波及補償無功功率三大主要功能。廣泛應用於減少工業電網中由變頻器、伺服驅動器、UPS等設備產生的非正弦波電流。

產品或解決方案諮詢

線上對話

AC/DC	交流電
連接方式	銅排
能源效率	＞98%
IP 防護等級	IP54
額定電流範圍 (A)	1102
額定電壓範圍 (V)	400
工作頻率	50 Hz
單相/三相	三相
功率範圍 (KW)	700
THDi	<5%
有源/無源	無源

產品詳情

被動式諧波濾波器簡述：

被動式諧波濾波器利用電磁感應及電抗器原理，選用高效能的濾波電容器及高線性度的濾波裝置，組合形成濾波補償系統，在吸收系統中主要諧波分量的同時，補償無功功率。將動態無功補償與濾波功能整合為一體，可快速跟隨負載變化，具備抑制電流波動、吸收電網諧波及補償無功功率三大主要功能。廣泛應用於減少工業電網中由變頻器、伺服驅動器、UPS等設備產生的非正弦波電流。

功能和特點

無源諧波濾波器產品特點：
電壓等級：三相三線額定電壓380-500V，允許偏差±10%
額定功率：700kw
諧波治理：THDi<5%，諧波次數2n-1=1～40 頻率：50±5(Hz)；技術標準：符合IEC61000，GB/T14549-93，IEEE 519 操作溫度：-5～+70（℃）；儲存溫度：-5～+40（℃）；環境濕度：0～98(%）不凝露；海拔高度：<2000M 防護等級：IP54 毛重：1341kg，淨重1241kg 結構：標準結構，落地安裝，或客戶定製超載能力：超載120%額定值正常工作30分鐘外形尺寸：1250*1100*2244mm 安裝方式：單獨安裝，諧波濾波器周圍留出100mm的散熱空間無源諧波濾波器的作用： 1、寬頻譜諧波濾波器治理由變頻調速器(VSD)及其他三相整流電路產生的主要諧波； 2、減少了注入系統的諧波損耗，從而節約了電能，效率>99%；
3、保證在諧波濾波器的輸入端電流和電壓畸變率符合IEEE 519標準的要求；
4、在諧波濾波器的輸入端電流總需求畸變率(TDD)不超過IEEE 519標準中表10.3規定的限值；
5、由於具有非常低的容性無功功率，甚至在空載時也能很好地與柴油發電機組配合使用；
6、低容性無功功率也無須使用電容投切接觸器（需要時也可加）；
7、在正常的負載範圍內，功率因數保持在超前0.95～滯後0.98之間（40～100%負載）；
8、不會與電力系統的其他元件產生共振，不會吸收線路側的諧波；
9、能抑制整流換向電壓波形缺口、開合電容器組或其他快速變化負載產生的過電壓；
10、消除諧波後改善了整個系統的功率因數；
11、在只有變頻調速器負載的場合，適合向多台變頻調速器同時供電；
12、減少了變頻調速器(VSD)產生的無線電傳導干擾；
13、有適合交流傳動、直流傳動或其他可控整流裝置的各種規格的Line reactor濾波器可供選擇。

應用範圍

無源諧波濾波應用領域：
直流快速充電裝置
採暖通風與空調裝置
排風及水泵系統
工業自動化和機器人設備
交流和直流馬達驅動器、變頻器
前置六脈衝整流器的設備
