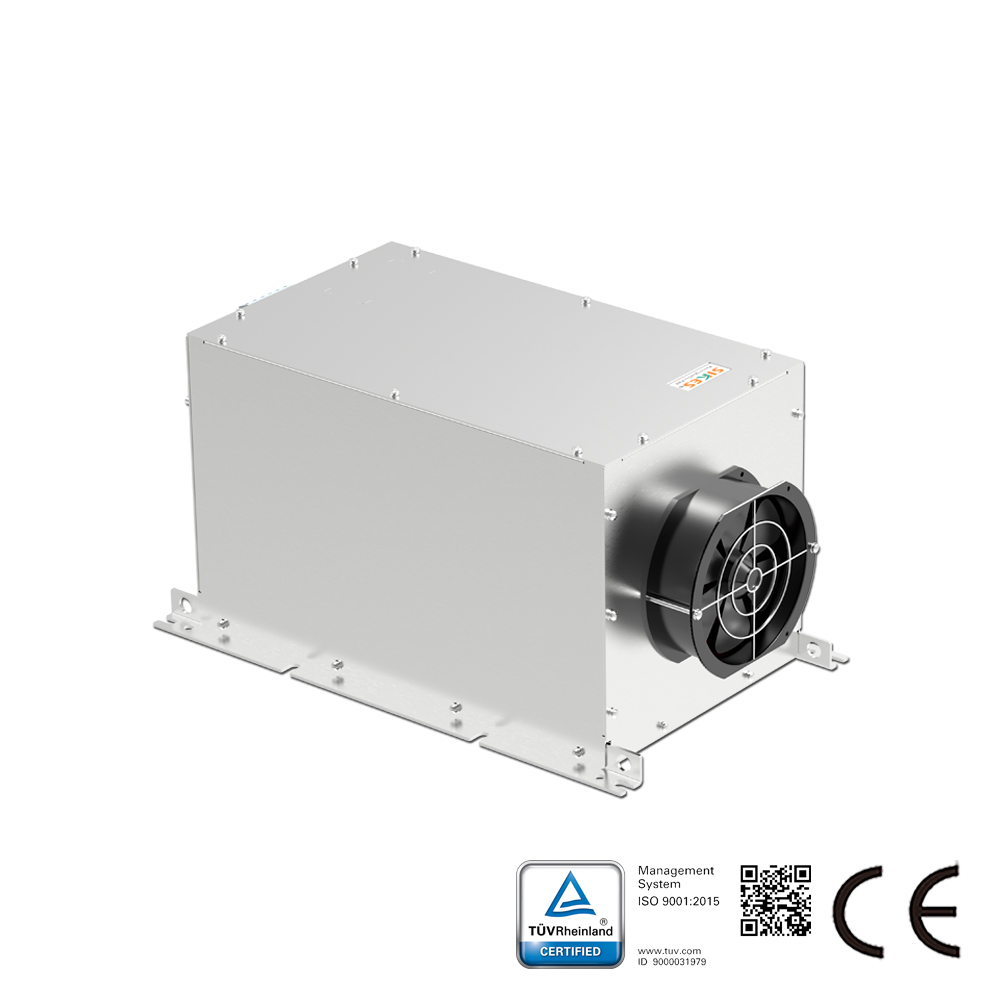

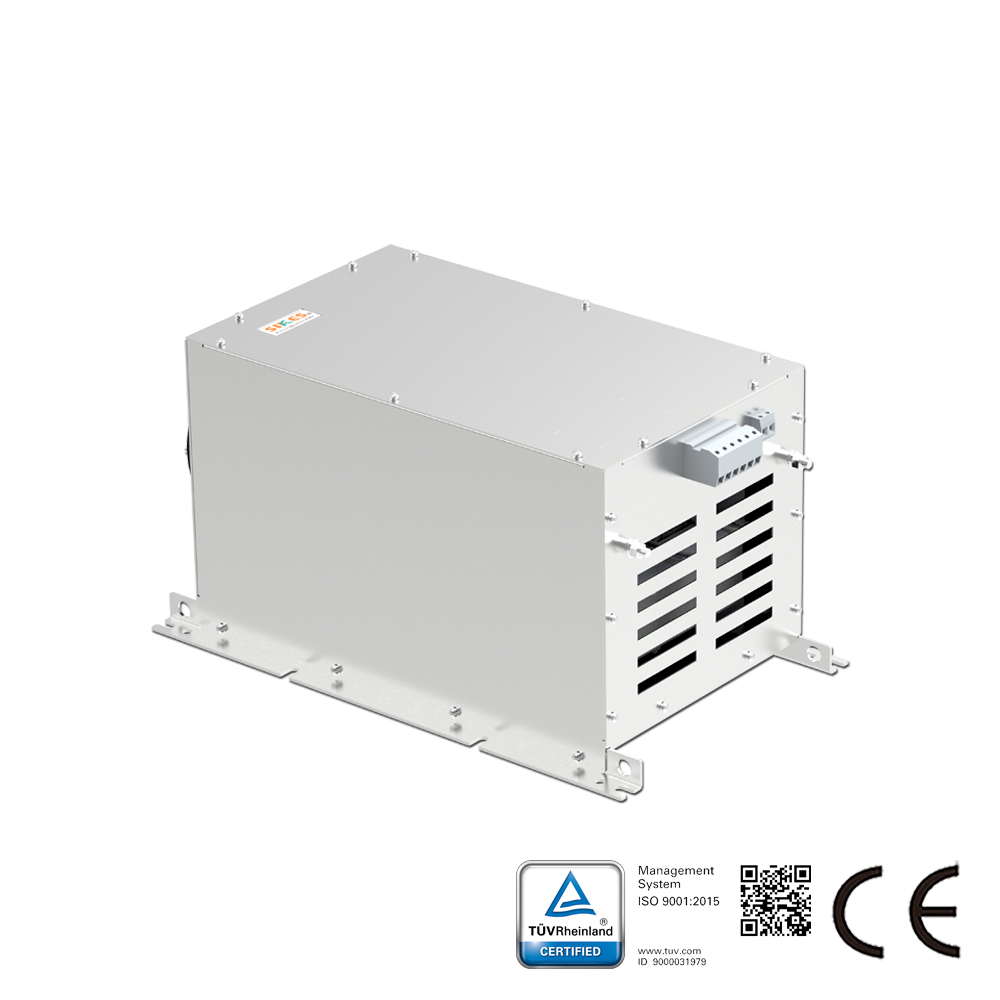

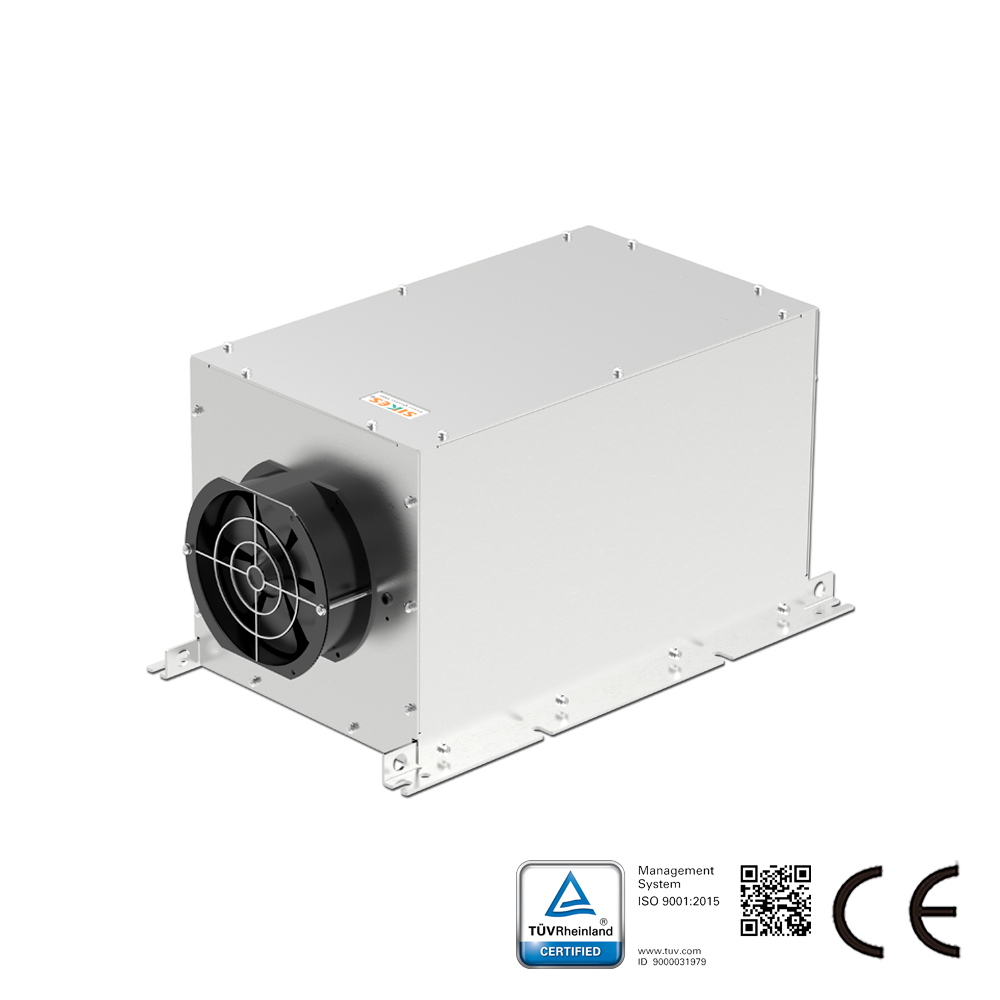

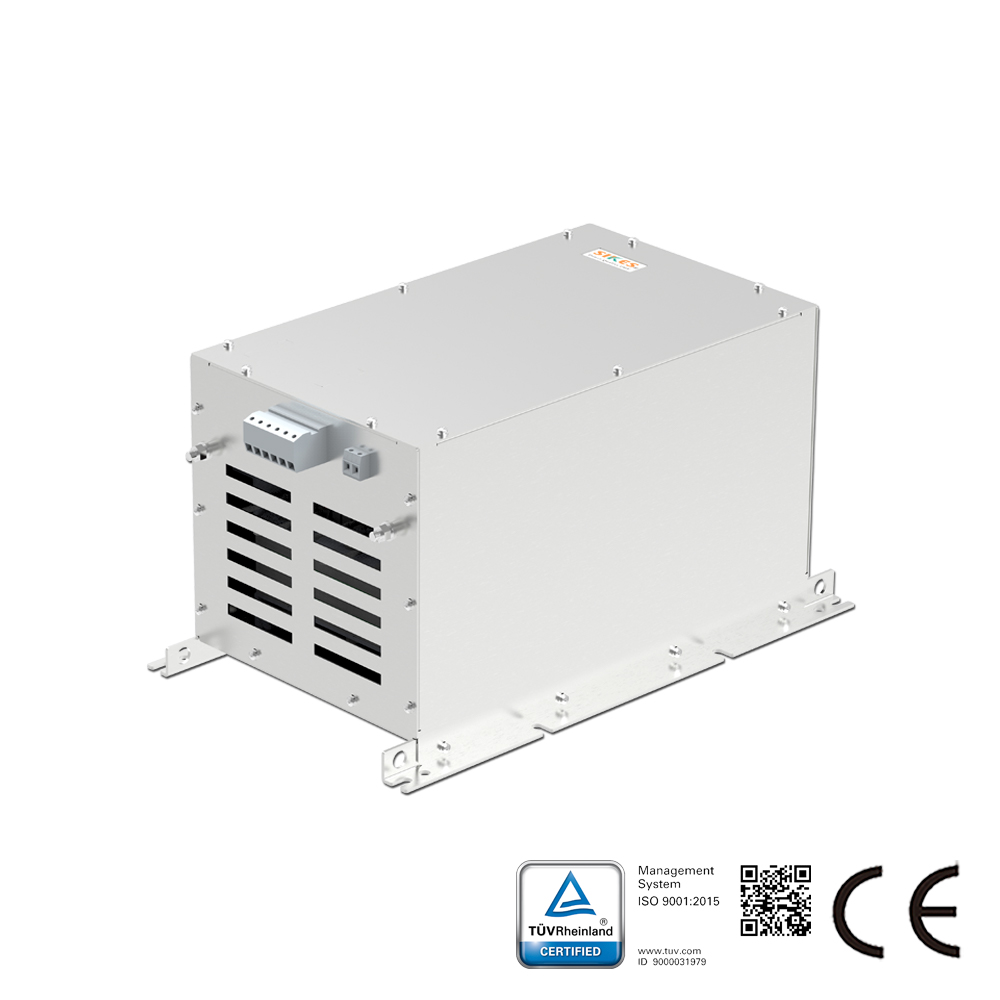

EC風機諧波濾波器匹配泛仕達風機，1台濾波器可以帶7颱風機SC630F5-150-006

型號：SKS-ECF-019-5A6/05-A0

產品研發背景：現代暖通、數據中心、軌道交通通風系統大規模採用 EC 電子換向永磁風機，其內置整流逆變驅動為非線性負載，直流母線儲能電容容量遠小於傳統變頻器，運行時產生大量 5、7、11、13 次特徵諧波；若採用普通變頻濾波器治理，極易發生電網-濾波器-EC 驅動諧振，引發母線過壓、風機降速、驅動保護停機、樓宇自控系統誤動作、配電設備過熱等系統性故障。本EC風機專用諧波濾波器基於EC驅動低母線電容電氣特性定向優化設計，從拓撲層面規避諧振風險，實現多風機集群負載穩定諧波治理，滿足建築機電、數據中心、醫療潔淨、軌道交通等高標準電能質量治理需求。產品工作原理：設備串聯安裝於EC風機總供電前端，由線性濾波電抗器、低畸變濾波電容等組成；精準吸收EC風機產生的各次諧波電流，同時阻隔外網側其他非線性負載諧波反向侵入風機驅動；配套無功補償功能，同步優化系統功率因數，淨化進線電流波形，降低配電系統諧波損耗。

產品或解決方案諮詢

線上對話

額定電流範圍 (A)	18.2
額定電壓範圍 (V)	480
工作頻率	60 Hz
單相/三相	三相
功率範圍 (KW)	13.3
THDi	≤5%
有源/無源	無源
匹配風機型號	Fans-tech:SC630F5-150-006
可加載風機數量	7

產品詳情

產品研發背景：

現代暖通、數據中心、軌道交通通風系統大規模採用 EC 電子換向永磁風機，其內置整流逆變驅動為非線性負載，直流母線儲能電容容量遠小於傳統變頻器，運行時產生大量 5、7、11、13 次特徵諧波；若採用普通變頻濾波器治理，極易發生電網-濾波器-EC 驅動諧振，引發母線過壓、風機降速、驅動保護停機、樓宇自控系統誤動作、配電設備過熱等系統性故障。

本EC風機專用諧波濾波器基於EC驅動低母線電容電氣特性定向優化設計，從拓撲層面規避諧振風險，實現多風機集群負載穩定諧波治理，滿足建築機電、數據中心、醫療潔淨、軌道交通等高標準電能質量治理需求。

產品工作原理：

設備串聯安裝於EC風機總供電前端，由線性濾波電抗器、低畸變濾波電容等組成；精準吸收EC風機產生的各次諧波電流，同時阻隔外網側其他非線性負載諧波反向侵入風機驅動；配套無功補償功能，同步優化系統功率因數，淨化進線電流波形，降低配電系統諧波損耗。

功能和特點

關鍵技術性能指標：
諧波抑制性能：滿載工況進線電流 THDi≤5%，諧波電壓畸變率 THDu＜3%，治理效率＞85%，滿足 GB/T 14549-2005《電能品質公用電網諧波》、IEEE Std 519-2014 標準要求；
損耗特性：整機插入損耗≤4.5%，電抗器採用高導磁低損耗矽鋼片，真空浸漆工藝，溫升限值≤100K；
無功補償：投運後系統功率因數穩定≥0.99（額定電流），消除無功電費罰款；
負載適配能力：支援單台濾波器帶載多台EC風機，允許風機獨立啟停、分級調速、間歇運行；
環境適應性：額定工作溫度 – 25℃～+45℃，相對濕度 5%～90% 無凝露，IP20 室內防護，適配機房、地下設備房、潔淨車間、軌道交通通風機房。

Harmonic Filters for EC Fan

EC風機諧波濾波器匹配泛仕達風機，1台濾波器可以帶7颱風機SC630F5-150-006
