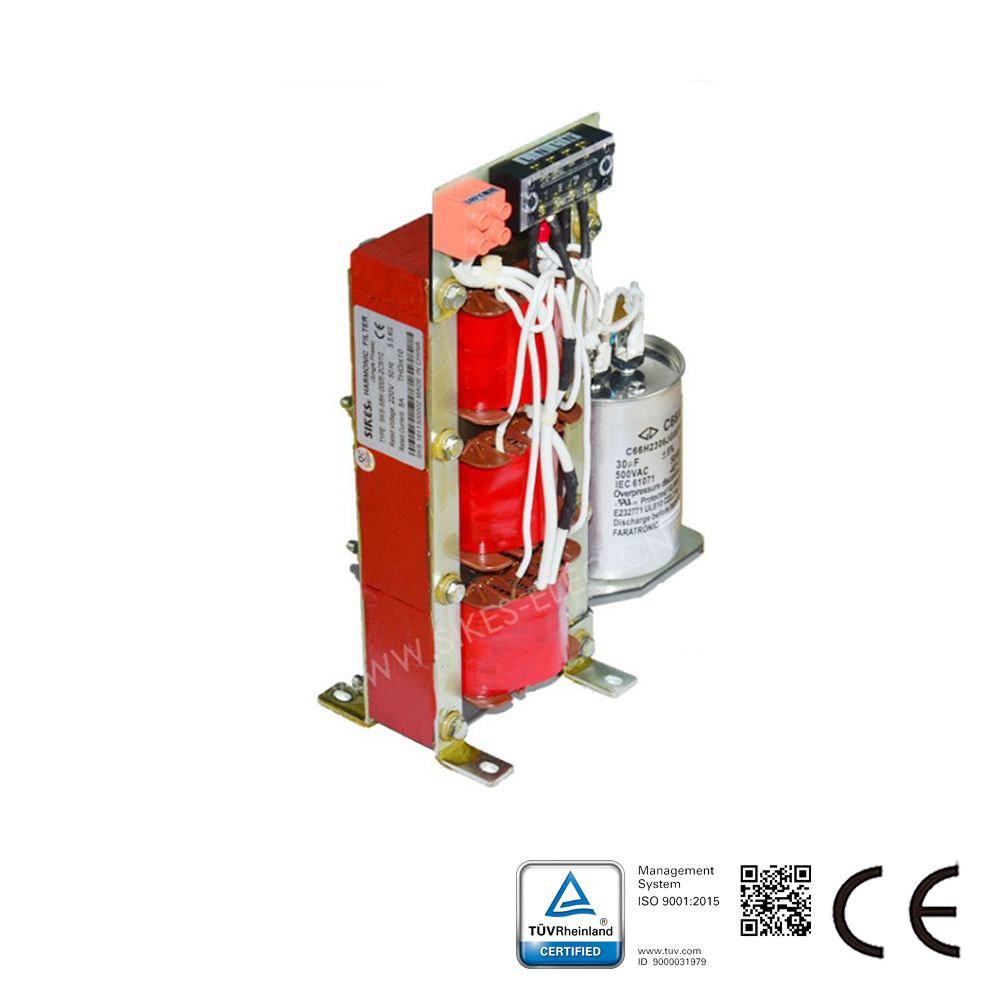

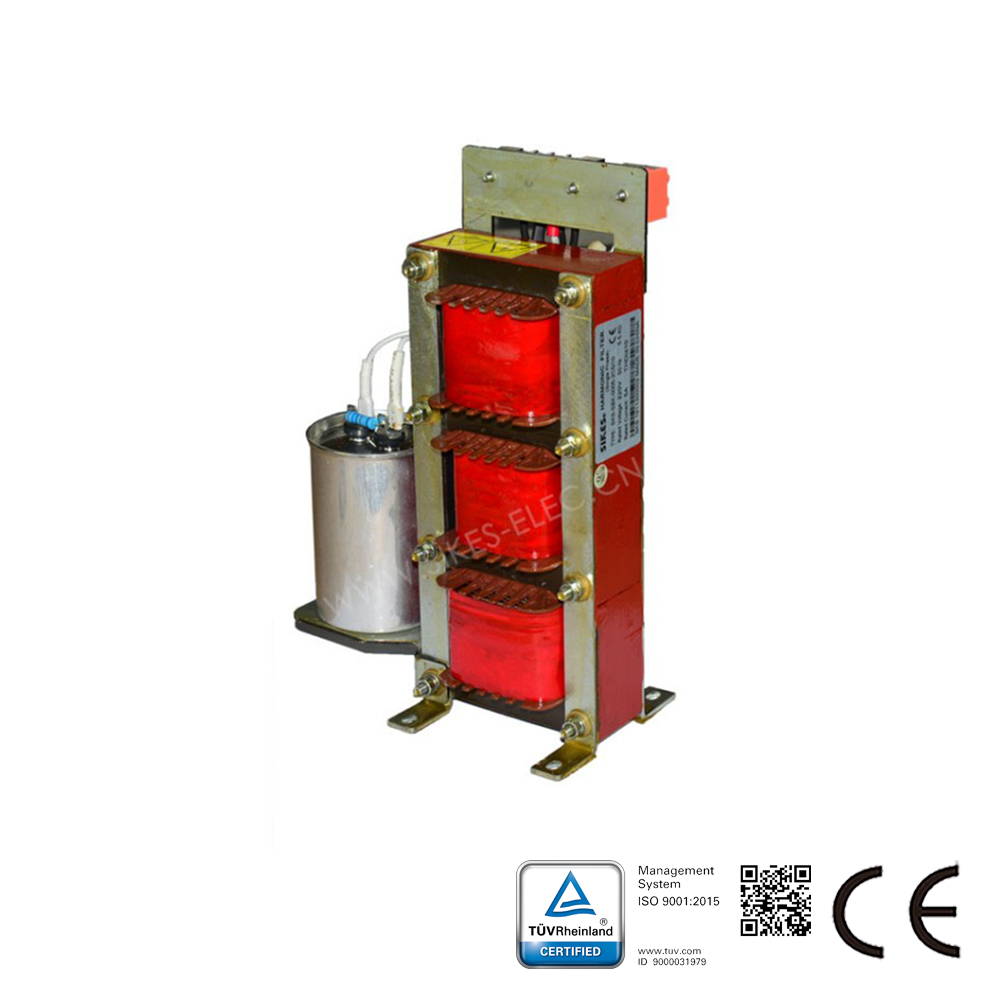

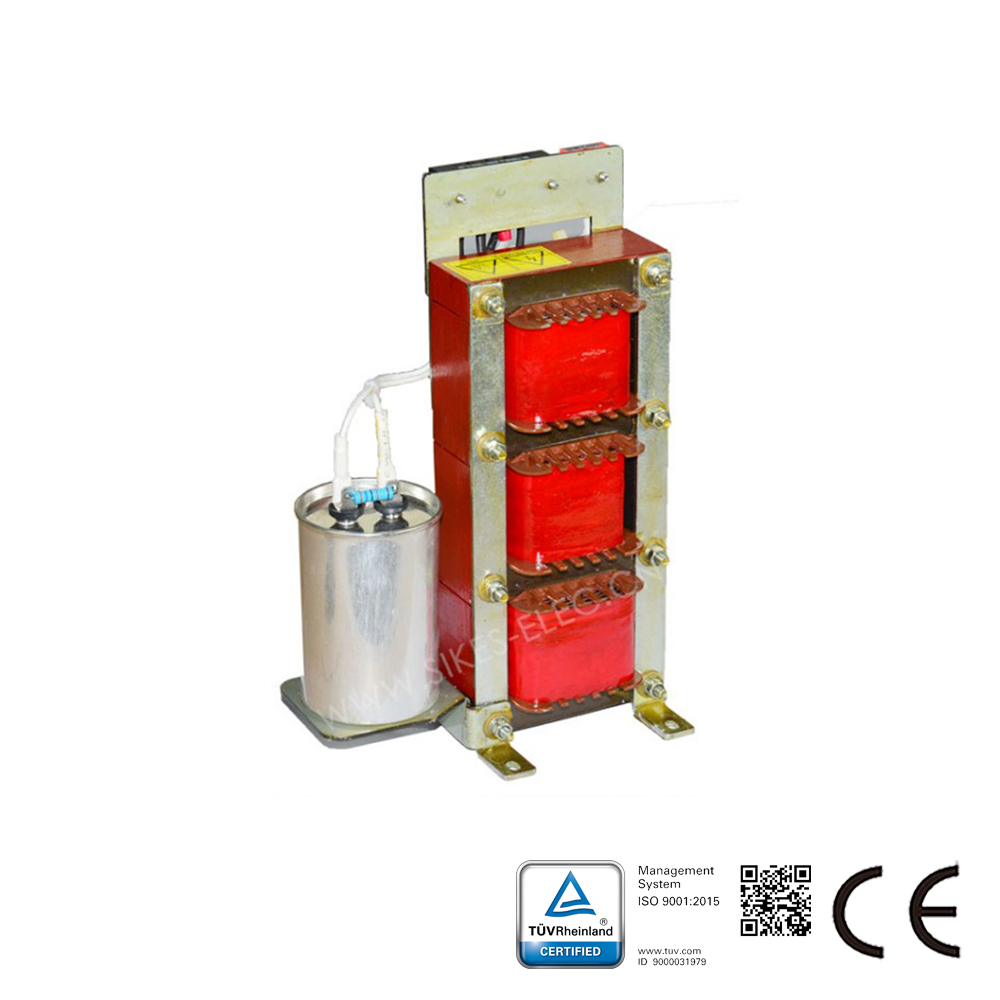

單相無源諧波濾波器，THDi＜10%，5A

型號：SKS-SHF-0005-2A5/10
單相無源諧波濾波器簡述 西凱士的SHF單相諧波濾波器，是針對沒有三相供電的應用場合設計的。它可以有效減小諧波電流，尤其是三次諧波，可將總諧波畸變率減小至15%，降低對周邊設備和上級電網的影響；可以解決資訊設備集中的場合零線電流過大的問題；同時也能降低設備溫度、提高能源效率、減少系統停機時間、延長設備使用壽命。
產品或解決方案諮詢 線上對話

瀏覽次數：214

分享：

規格和參數

額定電流範圍(A) 5
額定電壓範圍(V) 220
工作頻率 50 Hz
單相/三相 單相
THDi <10%

產品詳情

單相無源諧波濾波器簡述

西凱士的SHF單相諧波濾波器，是針對沒有三相供電的應用場合設計的。它可以有效減小諧波電流，尤其是三次諧波，可將總諧波畸變率減小至15%，降低對周邊設備和上級電網的影響；可以解決資訊設備集中的場合零線電流過大的問題；同時也能降低設備溫度、提高能源效率、減少系統停機時間、延長設備使用壽命。

功能和特點

單相無源諧波濾波器特點：

  • 額定電壓：240VAC，單相
  • 頻率：50Hz
  • 過載能力：每隔10分鐘，120%額定功率，持續1分鐘
  • 諧波濾波效果：滿載條件下，濾波器輸入端的總諧波電流畸變率THDi<15%（背景電壓THDv<2%，不平衡性<1%）
  • 環境溫度：滿載條件下，-25°C ~ +50°C
  • 存儲溫度：-40 ~ +50°C
  • 工作海拔高度：海拔0 ~ 2000米
  • 空載電流：小於額定電流的40%
  • 線 – 外殼耐電壓：2500VDC，10秒，無擊穿，無飛弧。

單相無源諧波濾波器的作用：

  • 有效減少諧波失真
  • 延長電氣設備的使用壽命
  • 減少系統停機時間
  • 易於安裝和維護
  • 提高能源效率

應用範圍

單相無源諧波濾波器的應用：
單相諧波濾波器適用於解決工業和商業應用中的諧波，如商業辦公樓宇、學校、民用住宅等大量裝有計算機及開關電源（SMPS）的地方；適用於由單相變頻器驅動的設備，如潛水泵、灌溉、風扇、鼓風機和其他電機、驅動器。
