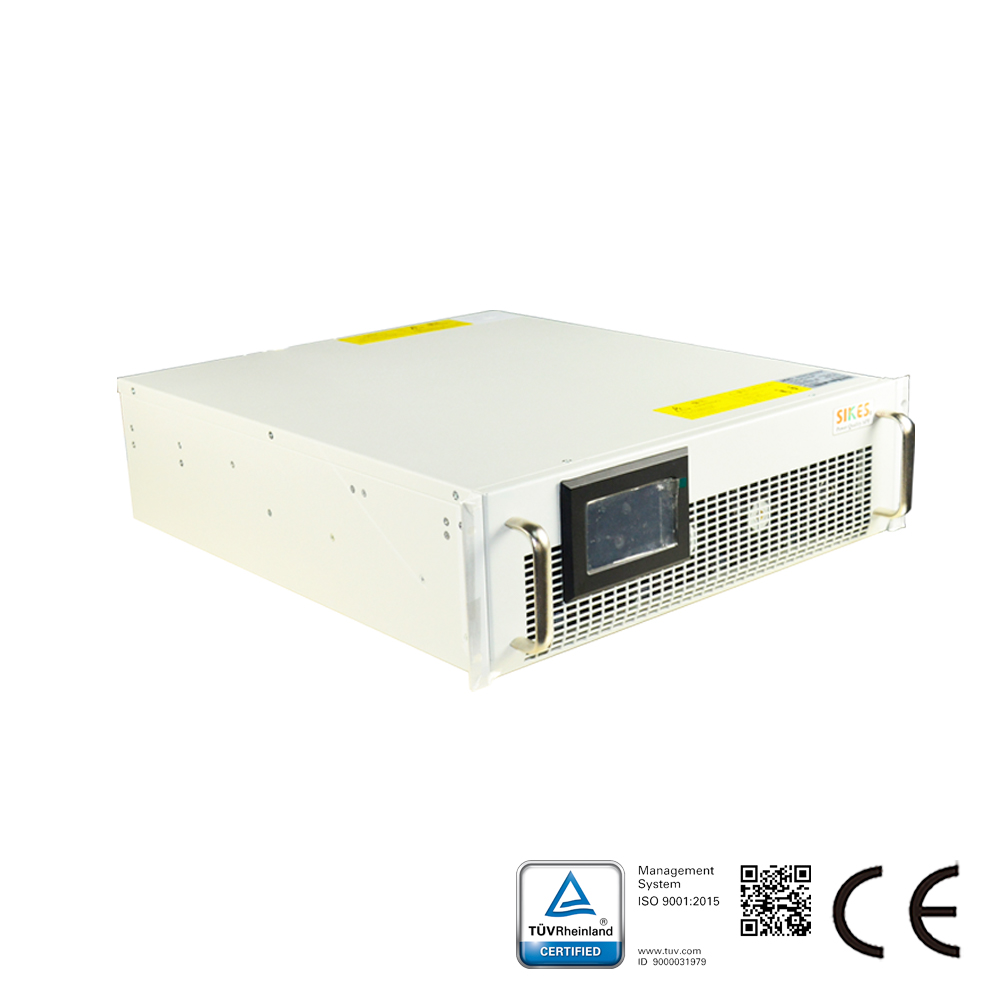

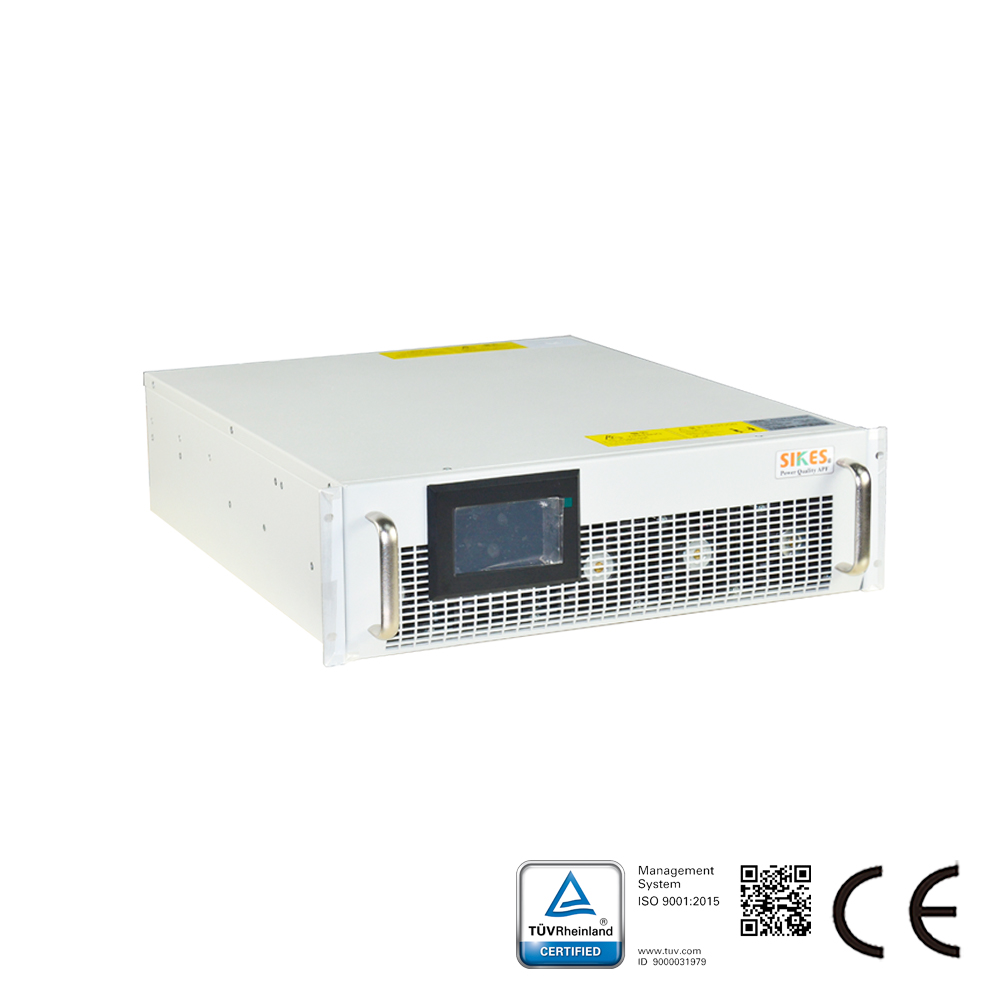

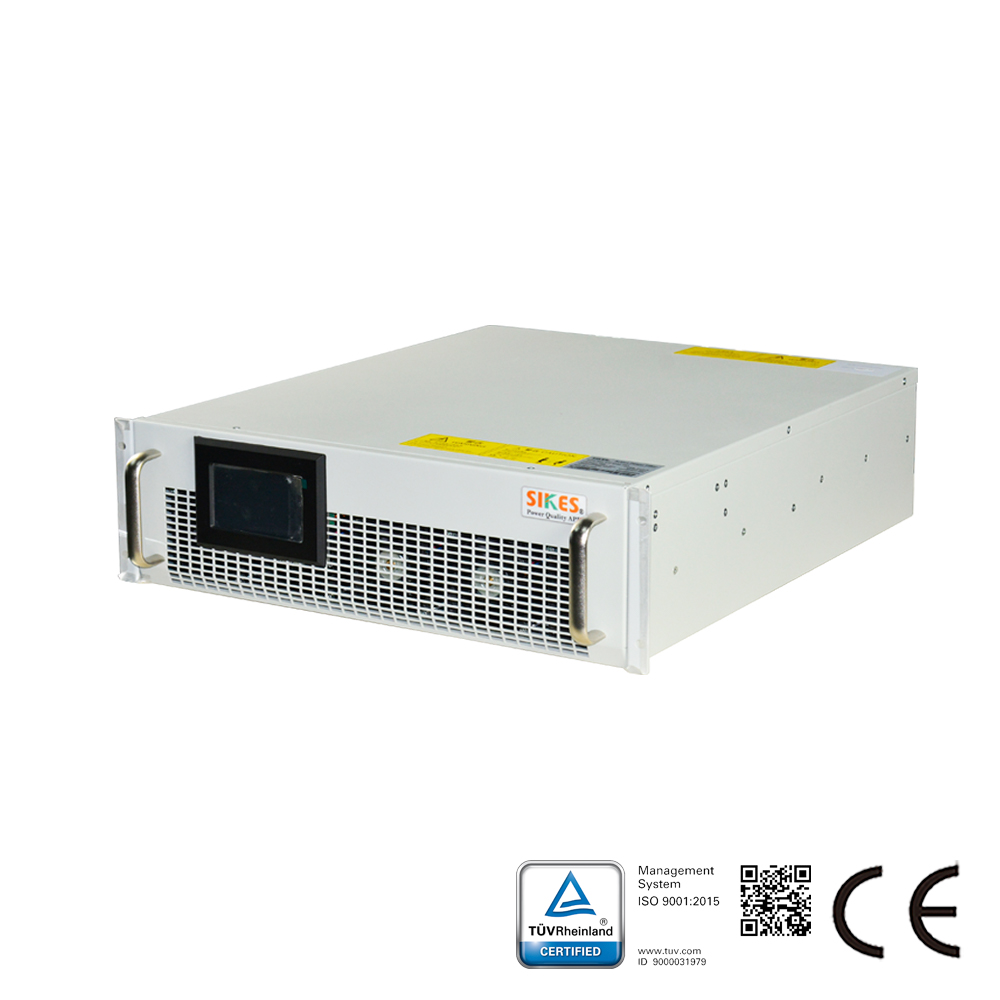

無功補償SVG 35kvar 模組式

型號：SKS-SVG-35kvar

無功補償SVG的簡述：靜止無功發生器（SVG）採用全新升級的第三代數控技術及業界領先的T型三電平拓撲技術，針對電網系統中無功功率進行動態精確補償，瞬時響應時間可小於50us，全響應時間僅小於10ms，避免了過補和欠補的發生，是目前無功功率調節領域內的最佳解決方案。無功補償SVG的基本原理靜止無功發生器並聯在電網系統中，通過外接CT實時檢測電網中負載電流，利用DSP/FPGA/CPLD晶片，配合最新的快速諧波提取技術，迅速分析出負載電流的無功含量，然後根據設置值來產生PWM脈衝，驅動由T型三電平IGBT模組組成的雙向變換器，產生滿足電網要求的無功補償電流，電網的功率因數可到達0.99，最終實現對無功電流的動態精確補償。

產品或解決方案諮詢

線上對話

瀏覽次數：165

補償容量	35kvar
固定方式	模組化
電網頻率	50/60Hz（±10%）
電網電壓	380V（-40%～+20%）
接線方式	三相四線
有源/無源	有源

產品詳情

無功補償SVG的簡述：

靜止無功發生器（SVG）採用全新升級的第三代數控技術及業界領先的T型三電平拓撲技術，針對電網系統中無功功率進行動態精確補償，瞬時響應時間可小於50us，全響應時間僅小於10ms，避免了過補和欠補的發生，是目前無功功率調節領域內的最佳解決方案。

無功補償SVG的基本原理

靜止無功發生器並聯在電網系統中，通過外接CT實時檢測電網中負載電流，利用DSP/FPGA/CPLD晶片，配合最新的快速諧波提取技術，迅速分析出負載電流的無功含量，然後根據設置值來產生PWM脈衝，驅動由T型三電平IGBT模組組成的雙向變換器，產生滿足電網要求的無功補償電流，電網的功率因數可到達0.99，最終實現對無功電流的動態精確補償。

功能和特點

無功補償SVG的主要特點
1. 工業機型採用高環境適應性的塔式結構，適合運行環境惡劣的工業場合；
2. 工業機型內部設有獨立風道和獨立的單板倉，保證機器的穩定運行；
3. 緊湊型的模組類產品，適合對佔地面積有要求的數據中心等機房；
4. 模組類產品採用與工業機相同的設計理念，環境適應性更強；
5. 感性無功、容性無功可全範圍瞬時補償，並同時解決三相不平衡問題；
6. 毫秒級負載動態響應，精確的無功補償功能；
7. 豐富的功能性選件，工業機型最高可達 IP43 級防護；
