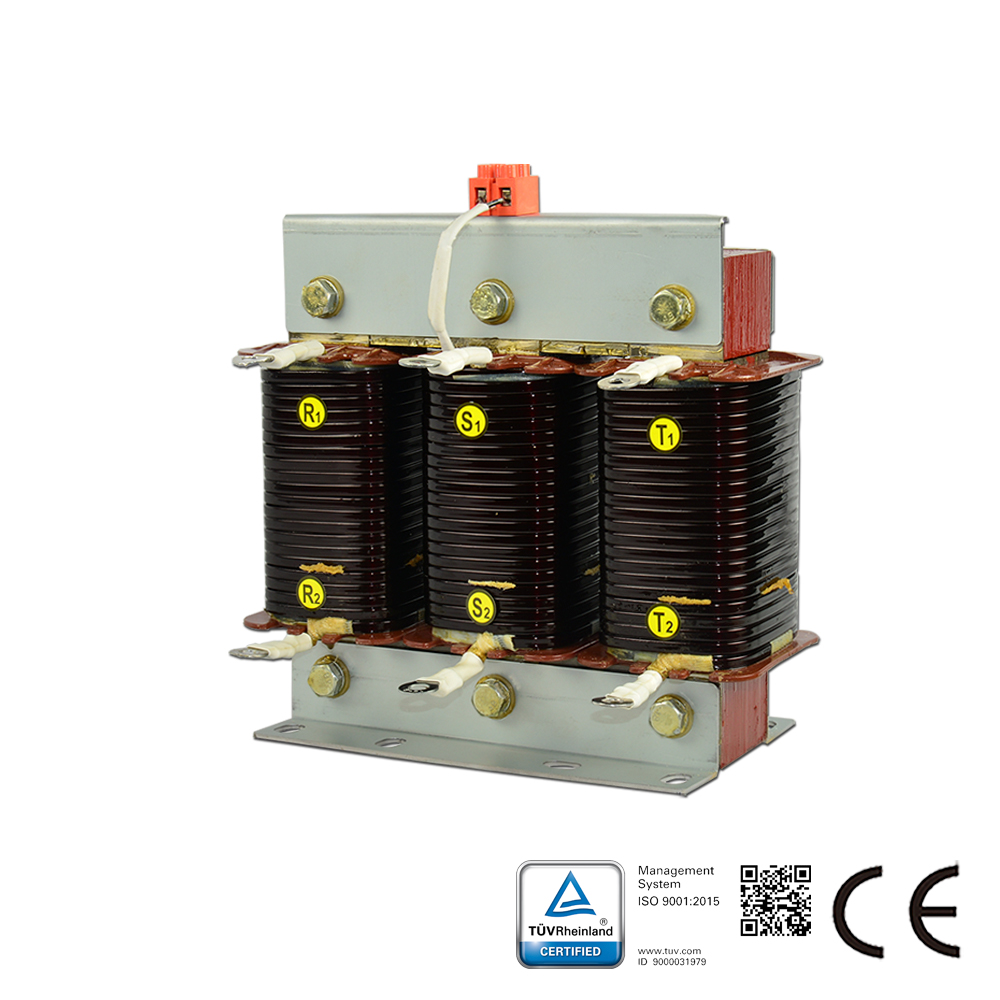

解諧電抗器，補償電抗器容量40kvar, 450V, 電抗率 7%

型號：SKS-CKSGL-1.75/0.48-7

解諧電抗器的簡述：解諧電抗器，因現代電力電子設備的大量使用產生的非線性電流，產生的諧波影響電網並加重電網污染，並導致電容器、變壓器及傳輸設備產生的嚴重干擾。諧振及電壓畸變還會造成供電用電事故，解諧電抗器作用是改善與避免諧波電流的危害。該系列產品用於低壓無功補償中，與電容器串聯使用。電容器串聯解諧電抗器後諧振頻率低於系統最低（一般為5次及7次），使其在工頻下呈容性，從而防止並聯諧振及無放大諧波電流之慮。解諧電抗器也叫補償電抗器。

產品或解決方案諮詢

線上對話

瀏覽次數：166

AC/DC	AC
IP 等級	IP00
額定電壓範圍(V)	480
單相/三相	三相
容量(kvar)	1.75
工作頻率	50Hz
額定電流範圍(A)	45
電抗率	7%

產品詳情

解諧電抗器的簡述：

解諧電抗器，因現代電力電子設備的大量使用產生的非線性電流，產生的諧波影響電網並加重電網污染，並導致電容器、變壓器及傳輸設備產生的嚴重干擾。諧振及電壓畸變還會造成供電用電事故，解諧電抗器作用是改善與避免諧波電流的危害。該系列產品用於低壓無功補償中，與電容器串聯使用。電容器串聯解諧電抗器後諧振頻率低於系統最低（一般為5次及7次），使其在工頻下呈容性，從而防止並聯諧振及無放大諧波電流之慮。解諧電抗器也叫補償電抗器。

功能和特點

解諧電抗器的特點：

解諧電抗器低損耗，高抗諧波能力。高線性以免過載時電磁飽和，低噪音，安裝方便，環保特性，使用壽命長，帶溫度控制保護。
電抗器鐵芯採用優質的冷軋低損耗矽鋼片，芯柱採用多分佈式氣隙，減小漏磁，減小損耗。
線圈採用優質的杜邦NOMEX紙包紮的銅線繞製，耐溫等級高，絕緣強度好，繞製時排列整齊，外觀不僅美觀而且散熱好。
電抗器的線圈和鐵芯組裝成一體後，經過預烘去潮→真空浸漬→高溫固化→修正這一工藝流程，採用H級浸漬油漆，使電抗器的線圈和鐵芯牢固結合成一體，不但大大減小了運行時的噪音，而且具有極高的耐熱等級，可確保電抗器在高溫下亦能安全無噪音地運行。
電抗器芯柱採用無磁性材料固定鐵芯，確保電抗器具有較高的品質因數和較低的溫升。

解諧電抗器的檢測標準：
