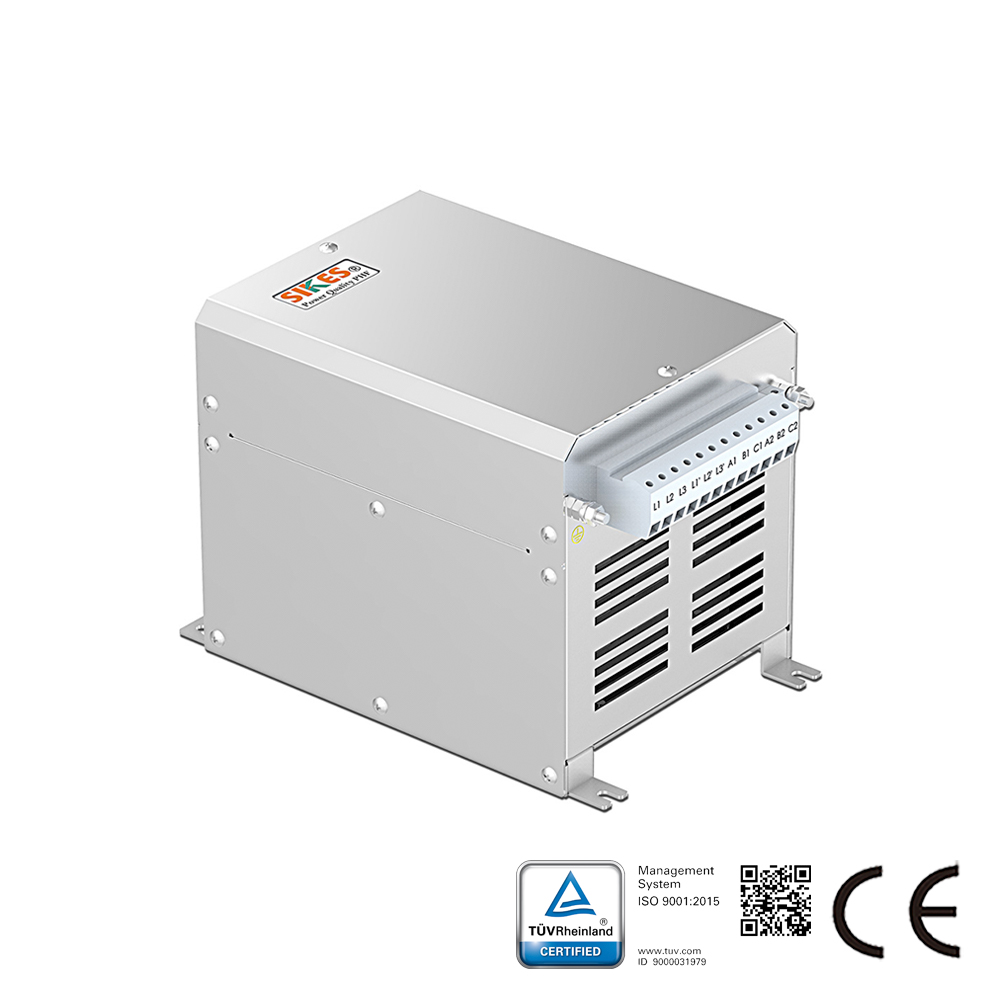

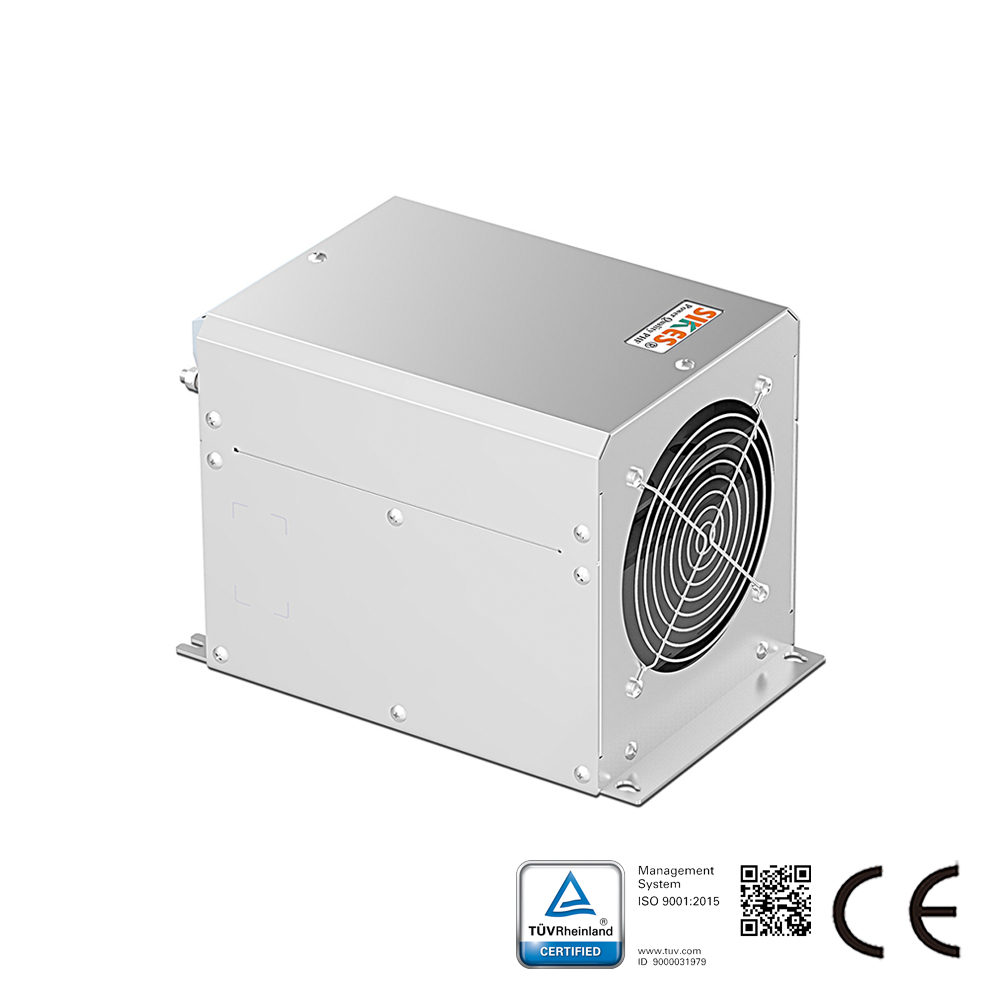

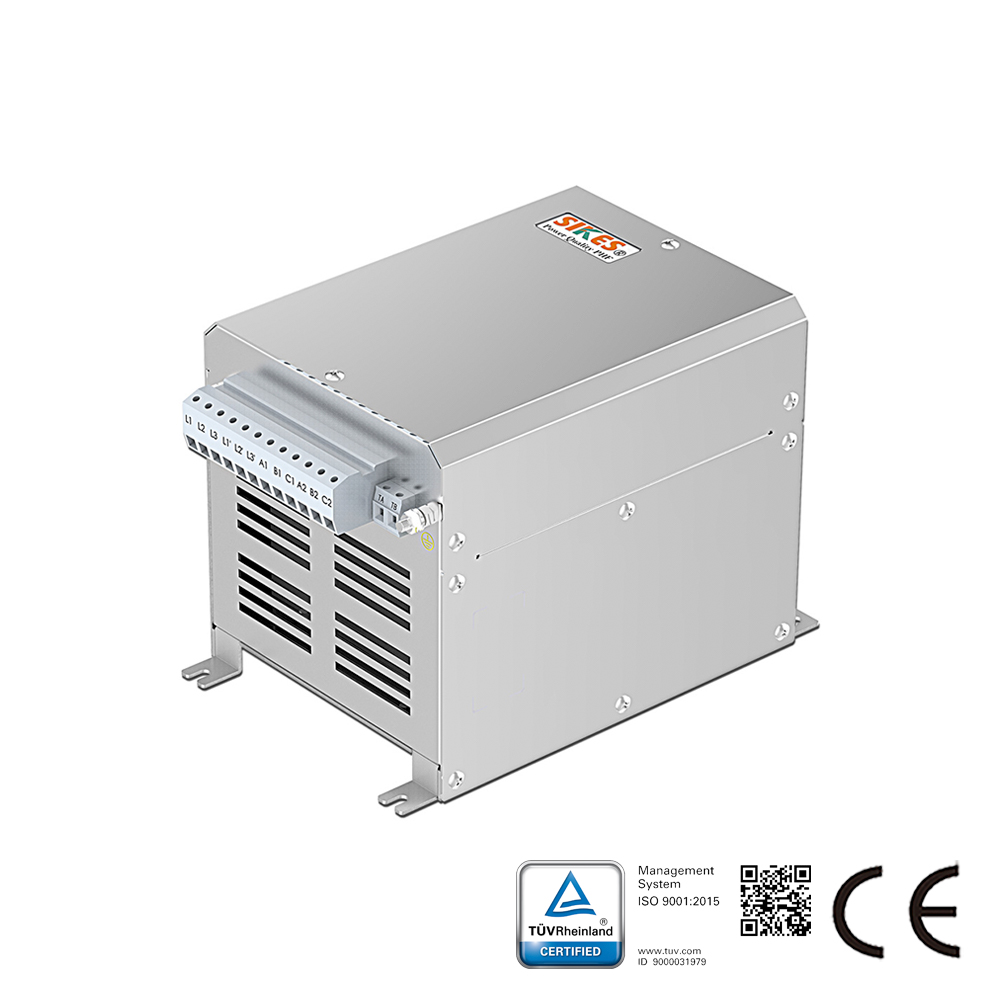

高性能諧波濾波器 PHF 010 專為匹配國外品牌變頻器而設計，THDi＜10% 額定電流 8A

型號：SKS-PHF-008-4A5/10

SIKES 高性能無源諧波濾波器 PHF 005 和 PHF 010 是可靠耐用且易於使用的無源諧波濾波器，可減少諧波，同時保持良好的系統能效。優化諧波性能高性能諧波濾波器 PHF 005/010 是一種高性價比的整體解決方案。與傳統的諧波濾波器相比，PHF 提供更小的佔地面積和更好的諧波治理效果。該解決方案有兩種版本：PHF 005 和 PHF 010。當連接在 Danfoss 變頻器前面時，可以將滿載諧波電流失真降低至 5% 和 10%。（系統要求：THVD < 2%，線電壓不平衡率 < 1%）憑藉 >98% 的效率，PHF 系列無源諧波濾波器提供了具成本效益且非常可靠的諧波解決方案，專門用於 250 kW 以下的 Danfoss 驅動器。可多台並聯用於更高功率的驅動器。作為獨立配件，PHF 系列諧波濾波器具有緊湊的外殼，可輕鬆整合到現有面板空間中。這使得它們非常適合對變頻器進行有限調整的改造應用中。 PHF 010 的 THiD <10％；與 12 脈衝整流器相比具有同等或更高的性能並具有成本競爭力。 PHF 005 的 THiD < 5%；與 18 脈衝整流器相比具有同等或更高的性能和成本競爭力。

產品或解決方案諮詢

線上對話

額定電流範圍（A）	8
額定電壓範圍（V）	400
工作頻率	50 Hz
相數	三相
功率範圍（KW）	4
總諧波失真	<10%
光學類型	無源

產品詳情

SIKES 高性能無源諧波濾波器 PHF 005 和 PHF 010 是可靠耐用且易於使用的無源諧波濾波器，可減少諧波，同時保持良好的系統能效。

優化諧波性能

高性能諧波濾波器 PHF 005/010 是一種高性價比的整體解決方案。與傳統的諧波濾波器相比，PHF 提供更小的佔地面積和更好的諧波治理效果。

該解決方案有兩種版本：PHF 005 和 PHF 010。當連接在 Danfoss 變頻器前面時，可以將滿載諧波電流失真降低至 5% 和 10%。（系統要求：THVD < 2%，線電壓不平衡率 < 1%）

憑藉 >98% 的效率，PHF 系列無源諧波濾波器提供了具成本效益且非常可靠的諧波解決方案，專門用於 250 kW 以下的 Danfoss 驅動器。可多台並聯用於更高功率的驅動器。

作為獨立配件，PHF 系列諧波濾波器具有緊湊的外殼，可輕鬆整合到現有面板空間中。這使得它們非常適合對變頻器進行有限調整的改造應用中。

PHF 010 的 THiD <10％；與 12 脈衝整流器相比具有同等或更高的性能並具有成本競爭力。

PHF 005 的 THiD < 5%；與 18 脈衝整流器相比具有同等或更高的性能和成本競爭力。

功能和特點

規格
線電壓：
380-415 伏交流電（50 赫茲）標準配置；
440-480 伏交流電（60 赫茲）可按需提供；
500-525 伏交流電（50 赫茲）可按需提供；
690 伏交流電（50 赫茲）可按需提供。
防護等級：IP20（可按需提供 IP21）
過載電流：160%，持續 60 秒
效率 > 0.98
真實功率因數
0.85 @ 50% 負載
0.99 @ 100% 負載
環境溫度：-13º~113º 華氏度（-25º~45º 攝氏度）無需降額
特性與優勢
專為與丹佛斯 VLT® 系列變頻器匹配性能而設計
用戶友好型啟動；無需調整
無需日常維護
單濾波器可保護多台變頻器
設計符合以下電流失真限值規範：
IEEE 519
EN 61000-2-4
EN 61000-2-2
IEC/EN 61000-3-2
IEC/EN 61000-3-12
IEC/EN 61000-3-4
